ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振

频率:12-40MHZ

尺寸:6.6 x 4.0 x 1.8mm

引线型压电石英晶体采用全新自动生产设备,严格的对每颗晶体各项参数指标检测把关,比如电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/U石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.


咨询热线:0755-27872782

AB-1

    Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振.ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振TH-1 890

     ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振引线型压电石英晶体采用全新自动生产设备,严格的对每颗晶体各项参数指标检测把关,比如电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/U石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.TH-2 890

Abracon晶振规格

单位

ABL7M晶振(石英晶振)

石英晶振基本条件

标准频率

f_nom

12-40MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

0°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

18PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

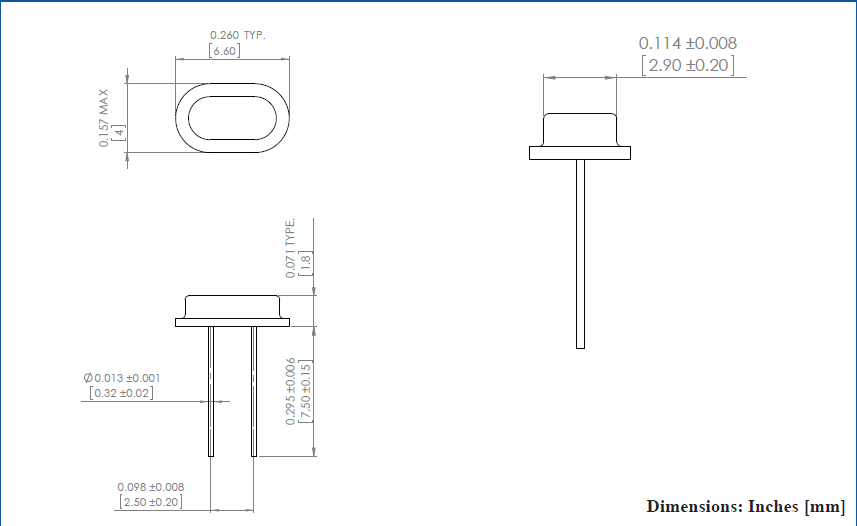

ABL7M 6.6-4.0-1.8mm

TH-4 890

    石英晶振每个封装类型的注意事项,ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振

    (1)陶瓷包装产品与SON产品

     在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

      陶瓷包装产品

      在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

      (2)陶瓷封装产品

      在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

      (3)柱面式产品

       产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振

       ●安装示例

        (4)DIP 产品

        已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

      (5)SOJ 产品和SOP 产品

         请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

          超声波清洗

       (1)使用AT-切割晶体和(SAW)声表面滤波器/谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

        (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

        (3)请勿清洗开启式产品

        (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

        (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振TH-5 890

   美国Abracon晶振集团减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的石英晶振、温补晶振TCXO)的信息,对环境有重大健康安全和环境的运营现状进行纠正.ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振

   Abracon llc晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控晶体振荡器VCXO)、压电石英晶体、有源晶体和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.ABRACON晶振,石英晶振,ABL7M晶振,ABLS7M-12.000MHZ-B-2-T晶振TH-6 890
