ABRACON晶振,贴片晶振,ABLS晶振,ABLS-4.000MHZ-K4T晶振

频率：3.579545 - 75 MHz

尺寸：11.5 x 4.7 x 4.2 mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.ABRACON晶振,贴片晶振晶振,ABLS晶振,ABLS-4.000MHZ-K4T晶振 TH-1 890

ABRACON晶振,贴片晶振晶振,ABLS晶振,ABLS-4.000MHZ-K4T晶振，超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分. TH-2 890

Abracon晶振规格	单位	ABLS晶振（贴片晶振）	石英晶振基本条件
标准频率	f_nom	3.579545 - 75 MHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-0°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

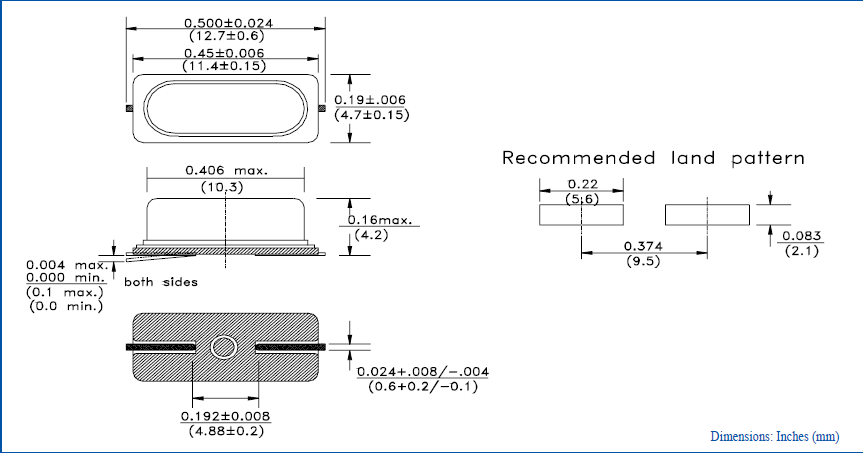

abls 11.5-4.7

TH-4 890

石英晶振存储事项，ABRACON晶振,贴片晶振晶振,ABLS晶振,ABLS-4.000MHZ-K4T晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。ABRACON晶振,贴片晶振晶振,ABLS晶振,ABLS-4.000MHZ-K4T晶振

?（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s 请勿加热封装材料超过+150°C

[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC, RTC-72421 / 7301DG +260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。ABRACON晶振,贴片晶振晶振,ABLS晶振,ABLS-4.000MHZ-K4T晶振 TH-5 890
