ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振

频率:3-36MHZ

尺寸:11.5 x 4.8 x 4.2 mm


贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

咨询热线:0755-27872782

AB-1

    201311,Abracon llc晶振集团在德克萨斯州奥斯汀建立了一个新的中西部订单执行中心.这种扩张是必要的,因为Abracon晶振的快速增长和更好的服务于我们的东海岸和欧洲的客户.

  Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器.广泛用于与商业、工业、消费者和选择的军事应用等.ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振
TH-1 890

     ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.


      我公司具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理。ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振
TH-2 890


Abracon晶振规格

单位

ABLS-LR晶振(贴片晶振)

石英晶振基本条件

标准频率

f_nom

3-36MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-0°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.50PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

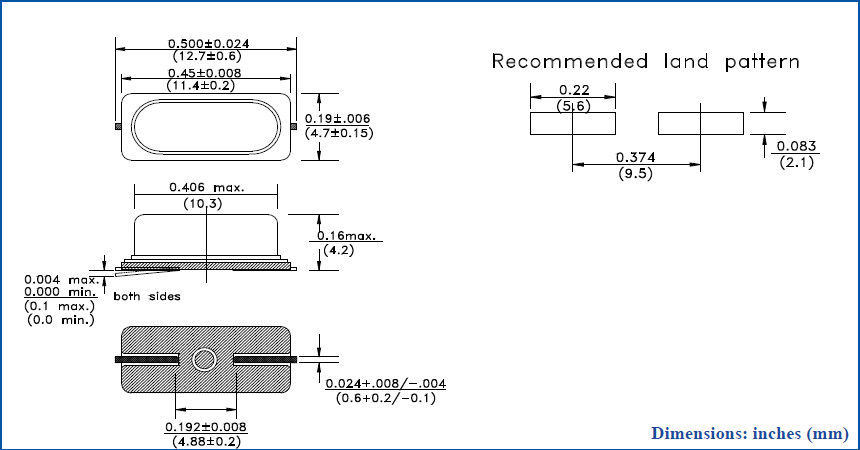

ABLS-LR 11.5-4.8

TH-4 890

    石英晶振每个封装类型的注意事项,ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振

  (1)陶瓷包装产品与SON产品

     在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

      陶瓷包装产品

      在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

   (2)陶瓷封装产品

       在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振

     (3)柱面式产品

        产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

         ●安装示例

         (4)DIP 产品

         已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

      (5)SOJ 产品和SOP 产品

         请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振TH-5 890

   美国Abracon晶振集团减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的石英晶振、温度补偿晶振TCXO)的信息,对环境有重大健康安全和环境的运营现状进行纠正.

   Abracon llc石英晶体谐振器保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控晶体振荡器VCXO)、压电石英晶体、有源晶体和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.ABRACON晶振,贴片晶振,ABLS-LR晶振,ABLS-LR-16.000MHZ-T晶振TH-6 890
