ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振

频率:10-125MHZ

尺寸:3.2 x 2.5 x 0.8mm

高精度的石英晶体谐振器,是需要在生产前期的各道工序就得采用严格的标准,比如电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响:1、测试针本身连接的可靠性;2、测试针同测试管的连接性;3、测试板同测试针的接触问题;4、测试座同电缆的连接;5、小负载的规格测量的规定;6、测试板π头上空测其C0(保留3位以上小数)7、测量环境、操作方法等管制。


咨询热线:0755-27872782

AB-1

    Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶振、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振TH-1 890

     ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振,四脚SMD金属面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

      3225尺寸SMD晶振系列,在生产时就得对每项生产工艺严格把关,对每项参数做到标准检测,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振TH-2 890

Abracon晶振规格

单位

ABM8晶振(贴片晶振)

石英晶振基本条件

标准频率

f_nom

10-125MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.50PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

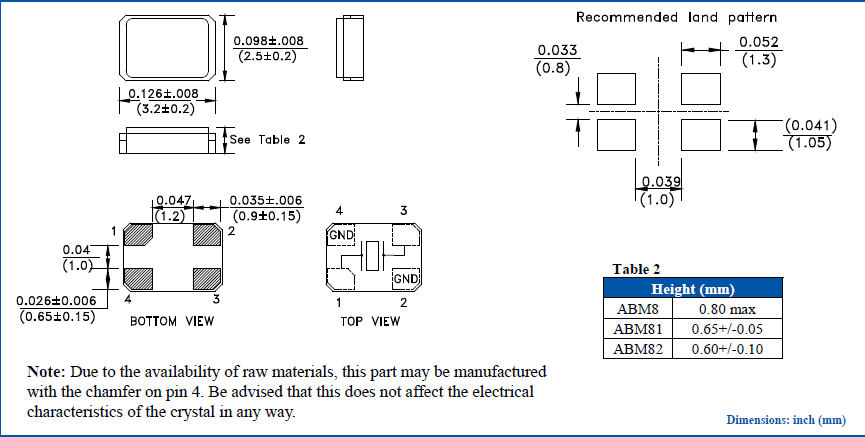

abm8 3225

TH-4 890

    石英晶振使用注意事项:ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    石英晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

      所有产品的共同点

      抗冲击

      贴片晶振产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

       辐射

       暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

       化学制剂 / pH值环境

       请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

        粘合剂

        请勿使用可能导致石英晶体谐振器所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振TH-5 890

   美国Abracon晶振集团保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

    Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 32.768K晶体, 石英水晶振荡子对环境影响

    开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振等压电石英晶体器件.ABRACON晶振,贴片晶振,ABM8晶振,ABM8-24.000MHZ-D2-T晶振TH-6 890
