Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器

频率:10~54MHz

尺寸:3.2x2.5mm

Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器AbraconCrystal艾博康晶振,美国进口晶振,ABM8W是一款小体积晶振尺寸3.2x2.5x0.75mm晶振,频率范围:10MHz~54MHz,ABM8W-40.0000MHZ-4-B1U-T3四脚贴片晶振,ABM8W-20.0000MHZ-4-D1X-T3石英晶振小体积无源晶振,石英晶体谐振器,为节能可穿戴设备和物联网应用进行了优化,以极低的电镀电容,低至4pF,与优化的ESR,最大高度为0.75mm,最适合用于受高度约束的设计,密封的长期可靠性,应用于可穿戴设备,物联网(IoT),蓝牙/蓝牙低能耗(BLE),无线模块晶振,机器对机器(M2M)连接,超低功率单片机,近场通信(NFC),ISM波段,工业、科学和医疗用波段等应用.
咨询热线:0755-27872782

AB-1

TH-1 890

Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器AbraconCrystal艾博康晶振,美国进口晶振,ABM8W是一款小体积晶振尺寸3.2x2.5x0.75mm晶振,频率范围:10MHz~54MHz,ABM8W-40.0000MHZ-4-B1U-T3四脚贴片晶振,ABM8W-20.0000MHZ-4-D1X-T3石英晶振小体积无源晶振,石英晶体谐振器,为节能可穿戴设备和物联网应用进行了优化,以极低的电镀电容,低至4pF,与优化的ESR,最大高度为0.75mm,最适合用于受高度约束的设计,密封的长期可靠性,应用于可穿戴设备,物联网(IoT),蓝牙/蓝牙低能耗(BLE),无线模块晶振,机器对机器(M2M)连接,超低功率单片机,近场通信(NFC),ISM波段,工业、科学和医疗用波段等应用.

TH-2 890

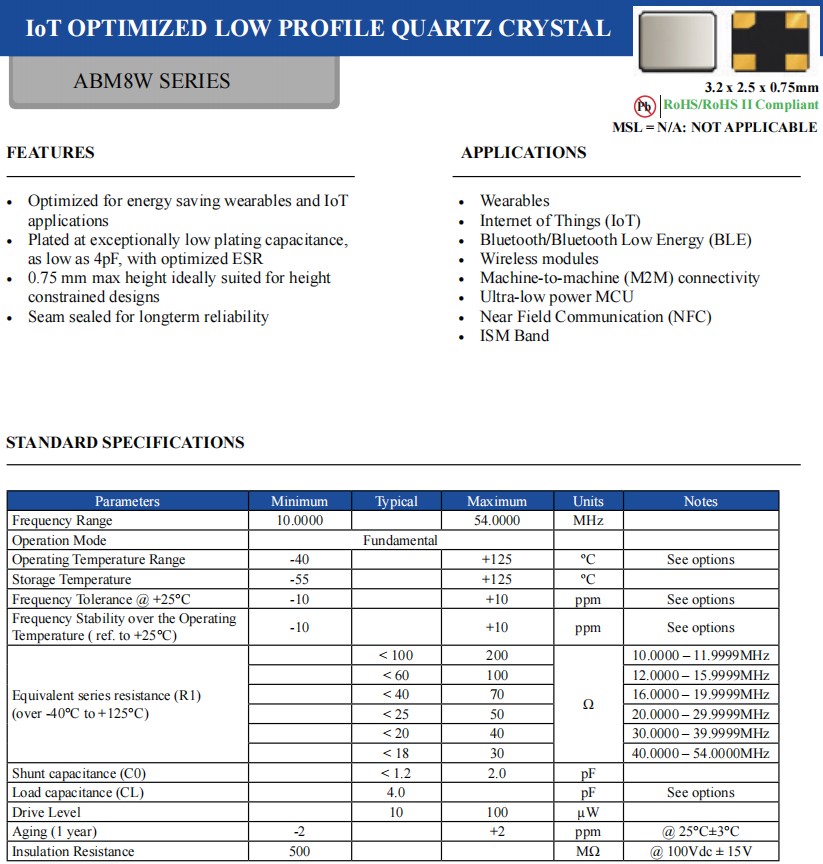

Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器,参数图

Abracon晶振规格

单位

ABM8W贴片晶振

石英晶振基本条件

标准频率

f_nom

10-54MHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +125°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

12.50PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

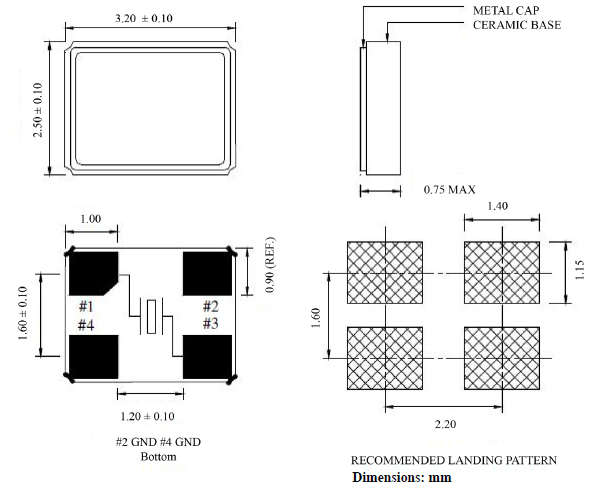

Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器,尺寸图

ABM8W 3225

TH-4 890

Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器

卤化合物

  晶振厂家提醒大家请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

静电

  过高的静电可能会损坏英晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

在设计时

  机械振动的影响

   当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器

PCB设计指导

  (1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

  (2) 在设计时请参考相应的推荐封装。

  (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

  (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

TH-5 890

Abracon晶振ABM8W,ABM8W-16.0000MHZ-4-D1X-T3石英晶体谐振器

  美国Abracon晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.

  无论Abracon llc晶振集团在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注.从事并参与环境领域的研究和开发活动,以公开和客观的方式提供有关其环境影响的信息.

石英晶体谐振器 品牌 型号 系列 频率 包装/封装
ABM8W-12.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 12MHz 4-SMD, No Lead
ABM8W-13.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 13MHz 4-SMD, No Lead
ABM8W-13.5600MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 13.56MHz 4-SMD, No Lead
ABM8W-16.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 16MHz 4-SMD, No Lead
ABM8W-16.3840MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 16.384MHz 4-SMD, No Lead
ABM8W-18.4320MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 18.432MHz 4-SMD, No Lead
ABM8W-20.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 20MHz 4-SMD, No Lead
ABM8W-25.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 25MHz 4-SMD, No Lead
ABM8W-26.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 26MHz 4-SMD, No Lead
ABM8W-27.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 27MHz 4-SMD, No Lead
ABM8W-30.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 30MHz 4-SMD, No Lead
ABM8W-40.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 40MHz 4-SMD, No Lead
ABM8W-12.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 12MHz 4-SMD, No Lead
ABM8W-13.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 13MHz 4-SMD, No Lead
ABM8W-16.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 16MHz 4-SMD, No Lead
ABM8W-18.4320MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 18.432MHz 4-SMD, No Lead
ABM8W-20.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 20MHz 4-SMD, No Lead
ABM8W-25.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 25MHz 4-SMD, No Lead
ABM8W-27.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 27MHz 4-SMD, No Lead
ABM8W-30.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 30MHz 4-SMD, No Lead
ABM8W-40.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 40MHz 4-SMD, No Lead
ABM8W-12.0000MHZ-4-K1Z-T3 Abracon晶振 ABM8W MHz Crystal 12MHz 4-SMD, No Lead
ABM8W-16.0000MHZ-4-K1Z-T3 Abracon晶振 ABM8W MHz Crystal 16MHz 4-SMD, No Lead
ABM8W-20.0000MHZ-4-K1Z-T3 Abracon晶振 ABM8W MHz Crystal 20MHz 4-SMD, No Lead
ABM8W-32.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 32MHz 4-SMD, No Lead
ABM8W-24.0000MHZ-4-B1U-T3 Abracon晶振 ABM8W MHz Crystal 24MHz 4-SMD, No Lead
ABM8W-26.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 26MHz 4-SMD, No Lead
ABM8W-32.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 32MHz 4-SMD, No Lead
ABM8W-24.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 24MHz 4-SMD, No Lead
ABM8W-48.0000MHZ-4-D1X-T3 Abracon晶振 ABM8W MHz Crystal 48MHz 4-SMD, No Lead

ABM8W.3225
