Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振
频率：8~1500MHz
尺寸：2.5x2.0mm
Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振，AbraconCrystal艾博康晶振，美国进口晶振，ASG2-D系列是一款小体积晶振尺寸2.5x2.0x1.0mm晶振，六脚贴片晶振，VCXO晶振，ASG2-D-V-A-320.000MHZ压控晶体振荡器，ASG2-D-V-B-120.000MHZ-T有源晶振，ASG2-D-V-B-698.812334MHZ石英晶振，贴片晶振，+2.5V或+3.3V操作，-40°C至+85°C标准操作温度范围，陶瓷SMT包交货时间短，具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低损耗，低电平，低相位噪声等特点，应用于网络，超声波，WiMax/WLAN，计算锁相环，直接数字合成（DDS）DSL/ADSL，础终端统计，无线蓝牙模块，物联网，GPS定位，汽车导航等应用。
Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振，参数图
|
型号 |
ASG2-D (VCXO) |
|
|
输出频率范围 |
8~1500MHz |
|
|
标准频率 |
19.2MHz/26MHz/38.4MHz/40MHz/52MHz |
|
|
电源电压范围 |
+1.68~+3.5V |
|
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26＜f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
|
待机时电流 |
- |
|
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
|
输出负载 |
10kΩ//10pF |
|
|
频率稳定度 |
常温偏差 |
±1.5×10-6 max.(After 2 reflows) |
|
温度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ |
|
|
电源电压特性 |
±0.2×10-6 max.(VCC ±5%) |
|
|
负载变化特性 |
±0.2×10-6 max.(10kΩ//10pF±10%) |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
频率控制极性 |
正极性 |
|

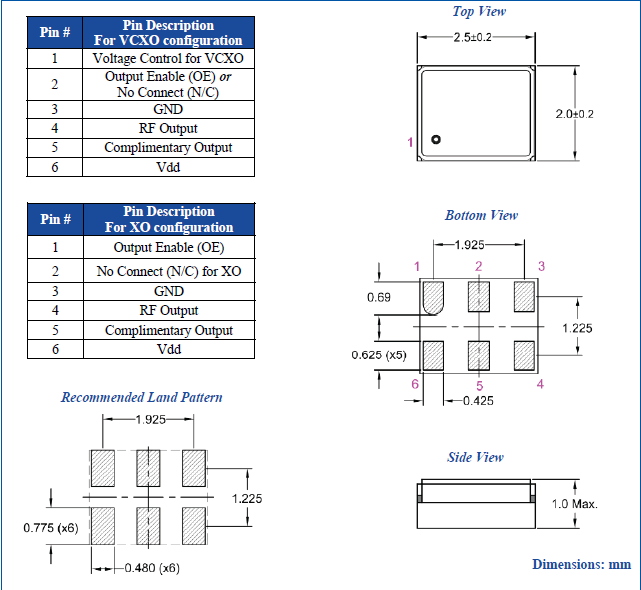

Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振，尺寸图
Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振
电处理:
将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英有源晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
耐焊性:
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至耐高温晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息. Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振
机械处理
当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
Abracon艾博康ASG2-D压控晶振,ASG2-D-V-A-120.000MHZ低抖动晶振
美国Abracon晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.
无论Abracon llc晶振集团在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注.从事并参与环境领域的研究和开发活动,以公开和客观的方式提供有关其环境影响的信息.
| 原厂编码 | 品牌 | 石英晶振 | 类型 | 频率 | 电压 |
| ASG2-D-V-B-120.000MHZ | Abracon晶振 | ASG2-D | VCXO | 120MHz | 2.5V |
| ASG2-D-V-A-120.000MHZ | Abracon晶振 | ASG2-D | VCXO | 120MHz | 3.3V |
| ASG2-D-V-B-320.000MHZ | Abracon晶振 | ASG2-D | VCXO | 320MHz | 2.5V |
| ASG2-D-V-A-320.000MHZ | Abracon晶振 | ASG2-D | VCXO | 320MHz | 3.3V |
| ASG2-D-V-B-500.000MHZ | Abracon晶振 | ASG2-D | VCXO | 500MHz | 2.5V |
| ASG2-D-V-A-644.53125MHZ | Abracon晶振 | ASG2-D | VCXO | 644.53125MHz | 3.3V |
| ASG2-D-V-B-698.812334MHZ | Abracon晶振 | ASG2-D | VCXO | 698.812334MHz | 2.5V |
| ASG2-D-V-A-698.812334MHZ | Abracon晶振 | ASG2-D | VCXO | 698.812334MHz | 3.3V |
| ASG2-D-V-A-500.000MHZ | Abracon晶振 | ASG2-D | VCXO | 500MHz | 3.3V |
| ASG2-D-V-B-1000.000MHZ | Abracon晶振 | ASG2-D | VCXO | 1GHz | 2.5V |
| ASG2-D-V-A-1000.000MHZ | Abracon晶振 | ASG2-D | VCXO | 1GHz | 3.3V |
| ASG2-D-V-B-644.53125MHZ | Abracon晶振 | ASG2-D | VCXO | 644.53125MHz | 2.5V |
| ASG2-D-V-A-1000.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 1GHz | 3.3V |
| ASG2-D-V-A-120.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 120MHz | 3.3V |
| ASG2-D-V-A-320.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 320MHz | 3.3V |
| ASG2-D-V-A-500.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 500MHz | 3.3V |
| ASG2-D-V-A-644.53125MHZ-T | Abracon晶振 | ASG2-D | VCXO | 644.53125MHz | 3.3V |
| ASG2-D-V-A-698.812334MHZ-T | Abracon晶振 | ASG2-D | VCXO | 698.812334MHz | 3.3V |
| ASG2-D-V-B-1000.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 1GHz | 2.5V |
| ASG2-D-V-B-120.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 120MHz | 2.5V |
| ASG2-D-V-B-320.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 320MHz | 2.5V |
| ASG2-D-V-B-500.000MHZ-T | Abracon晶振 | ASG2-D | VCXO | 500MHz | 2.5V |
| ASG2-D-V-B-644.53125MHZ-T | Abracon晶振 | ASG2-D | VCXO | 644.53125MHz | 2.5V |
| ASG2-D-V-B-698.812334MHZ-T | Abracon晶振 | ASG2-D | VCXO | 698.812334MHz | 2.5V |
