ABRACON晶振,声表面谐振器,ASR314.5晶振,3脚插件谐振器

频率:314.5MHZ

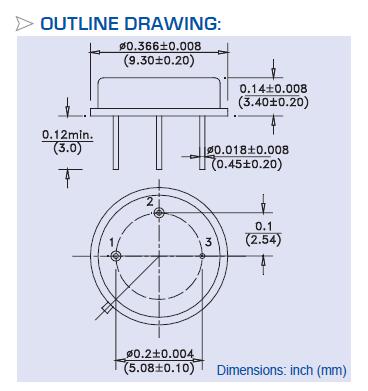

尺寸:9.3*3.4mm

Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.


咨询热线:0755-27872782

AB-1

    Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振等.ABRACON晶振,声表面谐振器,ASR314.5晶振,3脚插件谐振器TH-1 890

   ABRACON晶振,声表面谐振器,ASR314.5晶振,3脚插件谐振器声表面滤波器是在一块具有压电效应的材料基片上蒸发一层金属膜,然后经光刻,在两端各形成一对叉指形电极组成。当在发射换能器上加上信号电压后,就在输入叉指电极间形成一个电场使压电材料发生机械振动(即超声波)以超声波的形式向左右两边传播,向边缘一侧的能量由吸声材料所吸收。在接收端,由接收换能器将机械振动再转化为电信号,并由叉指形电极输出。TH-2 890

Abracon晶振规格

单位

ASR314.5晶振(声表面滤波器)

石英晶振基本条件

标准频率

f_nom

314.5MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

ASR314.5TH-4 890

    石英晶振在设计时:ABRACON晶振,声表面谐振器,ASR314.5晶振,3脚插件谐振器
    机械振动的影响
    当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。ABRACON晶振,声表面谐振器,ASR314.5晶振,3脚插件谐振器TH-5 890

    Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 压电石英晶体, 石英水晶振荡子对环境影响

  开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,32.768K,石英晶体振荡器等压电石英晶体器件.ABRACON晶振,声表面谐振器,ASR314.5晶振,3脚插件谐振器TH-6 890
