ABRACON晶振,陶瓷谐振器,AWCR-MD晶振,ZTT晶振

频率：2-6MHZ，12.51-60MHZ

尺寸：9.5*5.5*4.0mm

插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.

咨询热线：0755-27872782

相关产品说明下载PDF资料

2013年11月,Abracon llc晶振集团在德克萨斯州奥斯汀建立了一个新的中西部订单执行中心.这种扩张是必要的,因为Abracon晶振的快速增长和更好的服务于我们的东海岸和欧洲的客户.ABRACON晶振,陶瓷谐振器,AWCR-MD晶振,ZTT晶振 TH-1 890

ABRACON晶振,陶瓷谐振器,AWCR-MD晶振,ZTT晶振，插件三脚陶瓷谐振器跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷晶振利用的是机械谐振而不是像压电石英贴片晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路. 作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.三脚ZTT晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品. TH-2 890

Abracon晶振规格	单位	AWCR-MD晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	2-6MHZ，12.51-60MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

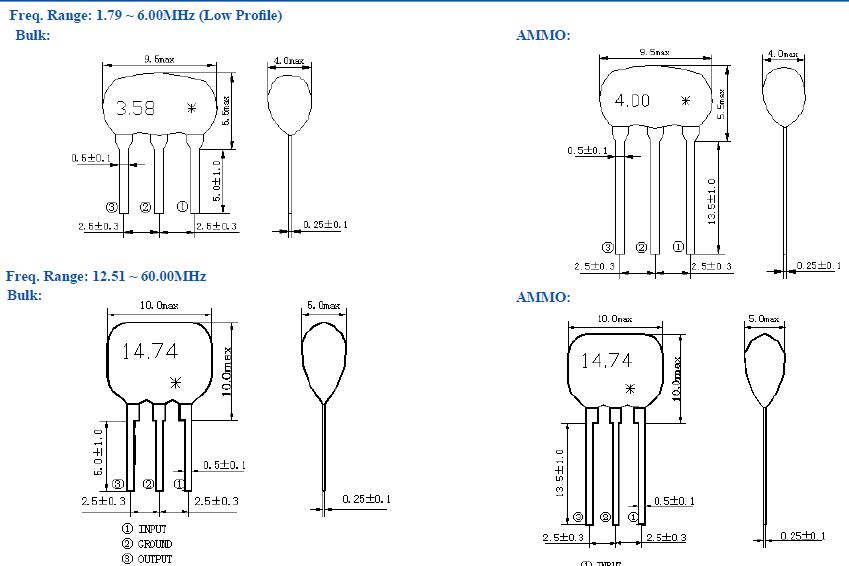

AWCR-MD

TH-4 890

石英晶振自动安装时的冲击：ABRACON晶振,陶瓷谐振器,AWCR-MD晶振,ZTT晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。ABRACON晶振,陶瓷谐振器,AWCR-MD晶振,ZTT晶振

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当石英晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ABRACON晶振,陶瓷谐振器,AWCR-MD晶振,ZTT晶振 TH-5 890
