ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振

频率:8-13MHZ,16-60MHZ

尺寸:3.7*3.1*1.0mm

贴片陶瓷晶振系列产品被广泛的应用到一些比较高端电子产品与消费类电子数码产品,特点有体积小,重量轻,排带包装,可使用高速贴片机焊接,主用产品有:高端车载无线遥控器,安防报警设备,无线蓝牙控制器,无线门铃,高频收音机,远距离对讲机等一些比较高端产品.

咨询热线:0755-27872782

AB-1

   Abracon llc成立于199285,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振
TH-1 890

   ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振振贴片陶瓷晶振系列产品被广泛的应用到一些比较高端电子产品与消费类电子数码产品,特点有体积小,重量轻,排带包装,可使用高速贴片机焊接,主用产品有:高端车载无线遥控器,安防报警设备,无线蓝牙控制器,无线门铃,高频收音机,远距离对讲机等一些比较高端产品.

   对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC(与 Murata CSAC/CSTC 系列相容)的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5%.ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振TH-2 890

Abracon晶振规格

单位

AWSCR-CV晶振(陶瓷晶振)

石英晶振基本条件

标准频率

f_nom

8-13MHZ/16-60MHZ

标准频率

储存温度

T_stg

-55°C +85°C

裸存

工作温度

T_use

-25°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

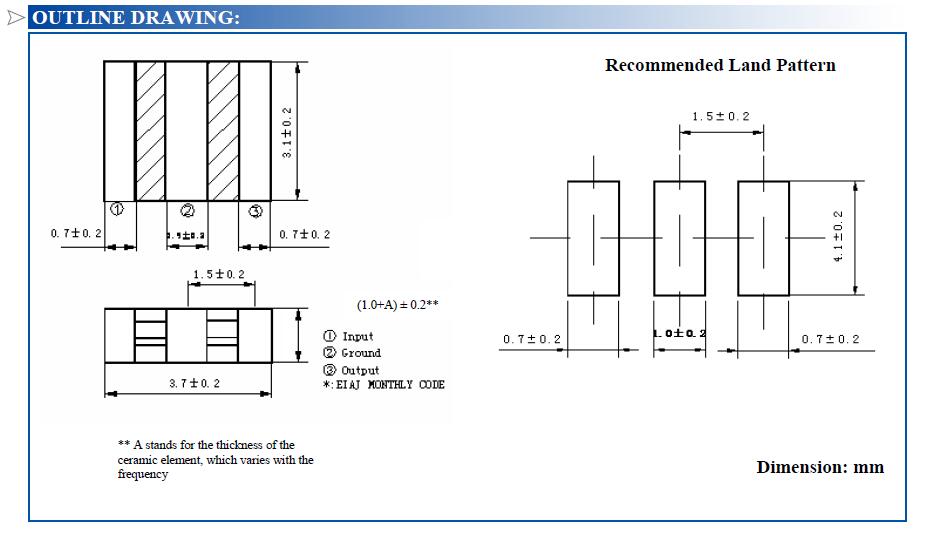

AWSCR-CV

TH-4 890

    石英晶振使用注意事项:ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)

    卤化合物

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振TH-5 890

   Abracon llc晶振进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进石英晶振,有源晶振, 32.768K钟表晶振,温补晶振安全环保工作更加科学、更加有效.

   Abracon llc晶振坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.

   要积极开展安全经验分享活动,让每一个单位、每一个人的经验和教训变成大家的经验,成为企业的财富.ABRACON晶振,陶瓷谐振器,AWSCR-CV晶振,DVD专用晶振TH-6 890
