ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器

频率:6-50MHZ

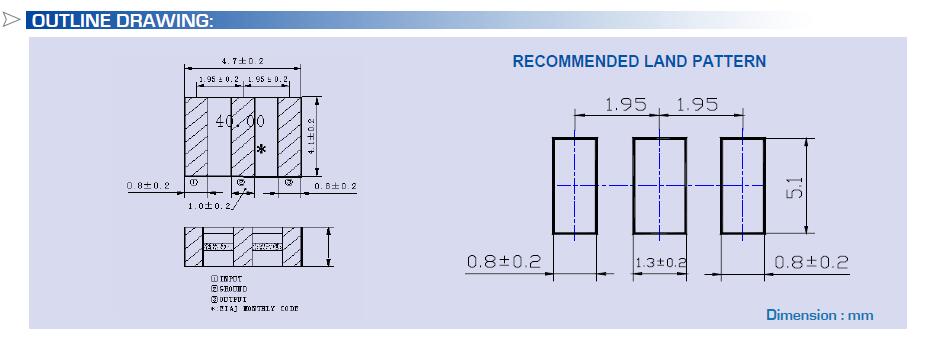

尺寸:4.7*4.1mm

对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC(与 Murata CSAC/CSTC 系列相容)的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5%.

咨询热线:0755-27872782

AB-1

   Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振.ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器TH-1 890

   ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器振三脚贴片陶瓷晶振是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.三脚ZTT晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.

   对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC(与 Murata CSAC/CSTC 系列相容)的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5%.ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器TH-2 890

Abracon晶振规格

单位

AWSCR-MTD晶振(陶瓷晶振)

石英晶振基本条件

标准频率

f_nom

6-50MHZ

标准频率

储存温度

T_stg

-55°C +85°C

裸存

工作温度

T_use

-25°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

AWSCR-MTD

TH-4 890

    石英晶振每个封装类型的注意事项:ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器

    (1)陶瓷包装产品与SON产品

    在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

    陶瓷包装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (2)陶瓷封装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (3)柱面式产品

    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

    ●安装示例

     (4)DIP 石英晶体产品

    已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

    (5)SOJ 产品和SOP 产品

    请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器TH-5 890

   Abracon llc进口晶振坚持在发展中保护、在保护中发展,积极探索环境保护新道路,切实解决影响科学发展和损害群众健康的突出环境问题,全面开创环境保护工作新局面.

   充分认识加强环境保护工作的重要性和紧迫性,把环境保护摆在更加重要的战略位置,以对国家、对民族、对子孙后代高度负责的精神,切实做好环境保护工作,推动经济社会全面协调可持续发展.ABRACON晶振,陶瓷谐振器,AWSCR-MTD晶振,消费电子产品用谐振器TH-6 890
