ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器

频率:2-12MHZ

尺寸:6.0*3.0*1.7mm

中频压电陶瓷晶振千赫系列产品,经过公司长期开发研究,现在大部分频点均已量产,并且长期备有现货,频点多元化,多种款型,型号,体积,封装,引进插件以及贴片模式供客户选用.本公司所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.为了该陶瓷振荡子系列产品在电路中使用稳定,本公司产品均严格做过各项验证,在线路中适合各款型IC可构成免调整振荡电路.成熟的产品被广泛应用家用电器,通信设备,儿童游戏等系列电子产品中.

咨询热线:0755-27872782

AB-1

   Abracon llc成立于199285,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon晶振获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.ABRACON晶振,陶瓷谐振器,ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器
TH-1 890

   ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种:
7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备

   中频压电陶瓷晶振千赫系列产品,经过公司长期开发研究,现在大部分频点均已量产,并且长期备有现货,频点多元化,多种款型,型号,体积,封装,引进插件以及贴片模式供客户选用.本公司所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.为了该陶瓷振荡子系列产品在电路中使用稳定,本公司产品均严格做过各项验证,在线路中适合各款型IC可构成免调整振荡电路.成熟的产品被广泛应用家用电器,通信设备,儿童游戏等系列电子产品中.ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器TH-2 890

Abracon晶振规格

单位

AWSZT-CP SERIES晶振(陶瓷晶振)

石英晶振基本条件

标准频率

f_nom

2-12MHZ

标准频率

储存温度

T_stg

-55°C +85°C

裸存

工作温度

T_use

-25°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

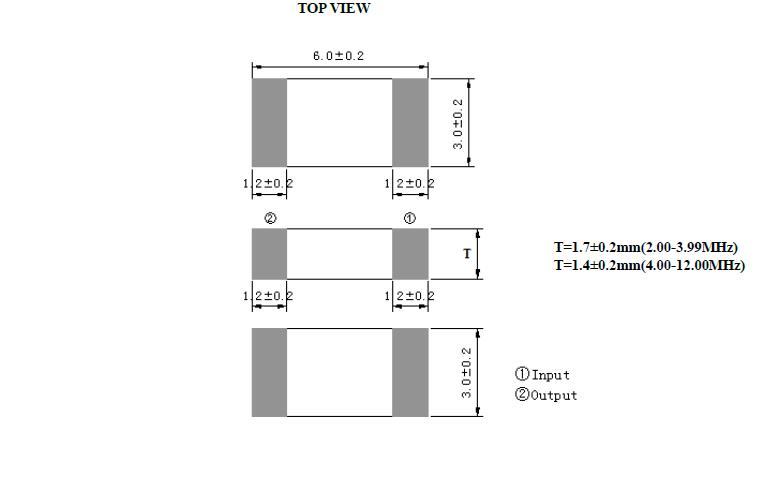

AWSZT-CP SERIES

TH-4 890

    石英晶振超声波清洗:ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器

    (1)使用AT-切割晶体和表面声波(SAW)声表面谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

    (2)使用音叉圆柱晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

    (3)请勿清洗开启式产品

    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

    操作

    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

    使用环境(温度和湿度)

    请在规定的温度范围内使用产品。这个温度涉及晶振本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器TH-5 890

   Abracon llc进口晶振坚持在发展中保护、在保护中发展,积极探索环境保护新道路,切实解决影响科学发展和损害群众健康的突出环境问题,全面开创环境保护工作新局面.

   充分认识加强环境保护工作的重要性和紧迫性,把环境保护摆在更加重要的战略位置,以对国家、对民族、对子孙后代高度负责的精神,切实做好环境保护工作,推动经济社会全面协调可持续发展.ABRACON晶振,陶瓷谐振器,AWSZT-CP SERIES晶振,工业级陶瓷谐振器TH-6 890
