ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振
频率：20-60MHZ

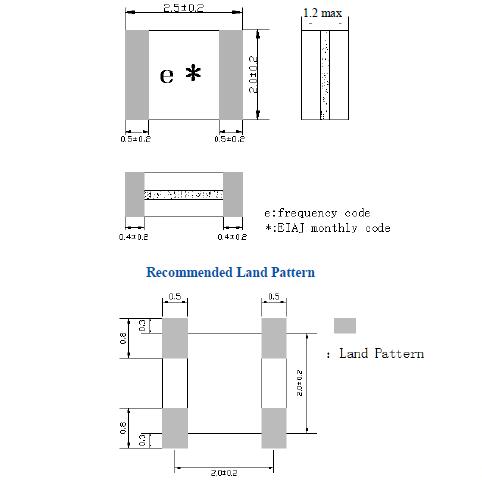

尺寸：2.5*2.0*1.0mm
设计陶瓷晶振振荡电路是注意事项:使用数字IC来构成振荡的电路,这种做法越来越普遍了,而最简单的方法就是使用反相器.如下图所示:反相器的基本 振荡电路的构成.INV.1用作振荡电路的反相放大器.INV.2用来形成波形,还可以用来连接频率计数器的缓冲器作用.
相关产品说明下载PDF资料
Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振
ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振，随着电子整机向数字化,高频化,多功能化和薄,轻,小,便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,SMD晶振式,高频化已成为压电陶瓷频率器件的主流发展方向.
泰河电子ZTA陶瓷谐振器,频率范围在 2.0MHz 至 60.00 MHz,频率公差值为 ±0.5％,±0.3％.因 ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频率不同而不同.所有 ZTA 谐振器均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供.ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振
|
Abracon晶振规格 |
单位 |
AWSZT-CW晶振（陶瓷晶振） |
石英晶振基本条件 |
|
标准频率 |
f_nom |
20-60MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-25°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/ |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
石英晶振单元/谐振器：ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振
激励功率
在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
晶体振荡器和实时时钟模块
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振
Abracon llc晶振集团环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.
Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 压电控制晶振, 石英晶体谐振器对环境影响
开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振等压电石英晶体器件.ABRACON晶振,陶瓷谐振器,AWSZT-CW晶振,消费电子陶瓷晶振
