ABRACON晶振,陶瓷谐振器,AWSZT-MWD晶振,儿童玩具用陶瓷晶振

频率:6-13MHZ

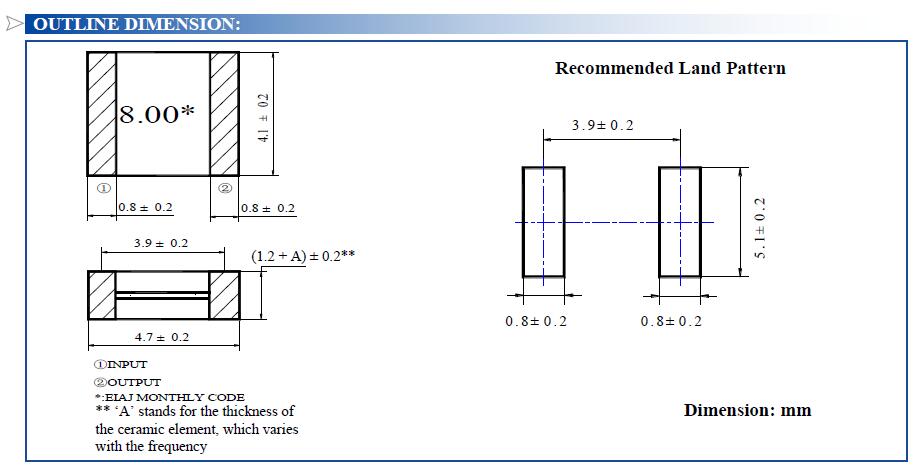

尺寸:4.7*4.1mm

鉴频器是一种具有移相鉴频特性的陶瓷滤波元件,主要用在电视机或录像机的伴音中频放大或解调电路中以及 FM 调频收音机的鉴频器电路中.它分为平衡型和微分型两种类型,前者用于同步鉴相器作平衡式鉴频解调,后者用于差分峰值鉴频器作差动微分式鉴频解调.

咨询热线:0755-27872782

AB-1

    Abracon llc成立于199285,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.ABRACON晶振,陶瓷谐振器,AWSZT-MWD晶振,儿童玩具用陶瓷晶振TH-1 890

    ABRACON晶振,陶瓷谐振器,AWSZT-MWD晶振,儿童玩具用陶瓷晶振泰河电子生产的调频用 LT10.7M 系列是应用压电陶瓷良好的厚度振动,单块集成的电路,有着高选择性,高稳定性,低假响应等特点.其产品有多款频率供电路设计者选择,产品通常应用于调频收音机,无线对讲机,等电子产品,随着智能手机的普及,手机的产量被严重的影响,产量快速下滑,况且现在大中小城市电台的普及,以及发射基站的健全,从而导致大部分收音机已经数字化,目前调频收音机大部分靠出口为主,而人民币的升值,又导致了出口量下滑,国内的劳动力又不断的上升,压电陶瓷滤波器系列,目前可以说是四面楚歌!非常严峻.还好泰河电子公司产品一直以来就靠着质量信誉赢得了广大顾客的长期支持,本公司产量还算是正常.TH-2 890

Abracon晶振规格

单位

AWSZT-MWD晶振(陶瓷晶振)

石英晶振基本条件

标准频率

f_nom

6-13MHZ

标准频率

储存温度

T_stg

-55°C +85°C

裸存

工作温度

T_use

-25°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

AWSZT-MWD

TH-4 890

    石英晶振在设计时:ABRACON晶振,陶瓷谐振器,AWSZT-MWD晶振,儿童玩具用陶瓷晶振

    机械振动的影响

    当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

    存储事项

    (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

     正常温度和湿度:

     温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

     (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。ABRACON晶振,陶瓷谐振器,AWSZT-MWD晶振,儿童玩具用陶瓷晶振TH-5 890

   Abracon llc晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的石英晶振、温补晶体振荡器(TCXO)的信息,对环境有重大健康安全和环境的运营现状进行纠正.

   Abracon llc晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控晶体振荡器(VCXO)、压电石英晶体、有源晶体和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.ABRACON晶振,陶瓷谐振器,AWSZT-MWD晶振,儿童玩具用陶瓷晶振TH-6 890
