TXC晶振,压控晶振,BK晶振,BK-622.080MBE-T晶振

频率:60 - 700 MHz

尺寸:7.0 x 5.0 x 1.3 mm

智能手机晶振,产品具有高的精度小型表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高的端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.

咨询热线:0755-27872782

TXC-1

    TX台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。
台湾晶技TXC晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市。
TH-1 890

    TXC晶振,压控晶振,BJ晶振,BJA5670001晶振,那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

    小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求。

    有源晶振频率越高一般价格越高。但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路。总之石英晶振是根据需要去选择合适的频率,并不是晶振频率越大就越好。要看具体需求。比如基站中一般用10MHz的恒温晶振(OCXO),因其有很好的频率稳定性,属于高端晶振。至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的晶振频率产品代替。产品频率范围是:25kHz-1.3G,基本上所有应用中的晶振都可以在产品中找到。TXC晶振,压控晶振,BJ晶振,BJA5670001晶振
TH-2 890

型号

BJVCXO

输出频率范围

50 - 200 MHz

标准频率


电源电压范围

+3.3 V

电源电压(Vcc

+3.3 V

消耗电流

+80mA max.

待机时电流

-

输出电压

VDD - 1.62 V / VDD - 1.025 V

输出负载

50 Ω

频率稳定度

常温偏差

±100×10-6 max.After 2 reflows

温度特性

±50×10-6max./-10-+70
±100×10-6max./-40-+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±100×10-6 max.15 pF - 30 pF

长期变化

±3.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6 ±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6 ±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

BJ晶振原厂代码表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
BJA5670001 TXC CORPORATION BJ Active VCXO 156.25MHz ±50ppm -40°C ~ 85°C - - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BJA2500001 TXC CORPORATION BJ Active VCXO 125MHz ±20ppm -40°C ~ 85°C - - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
TH-3 890

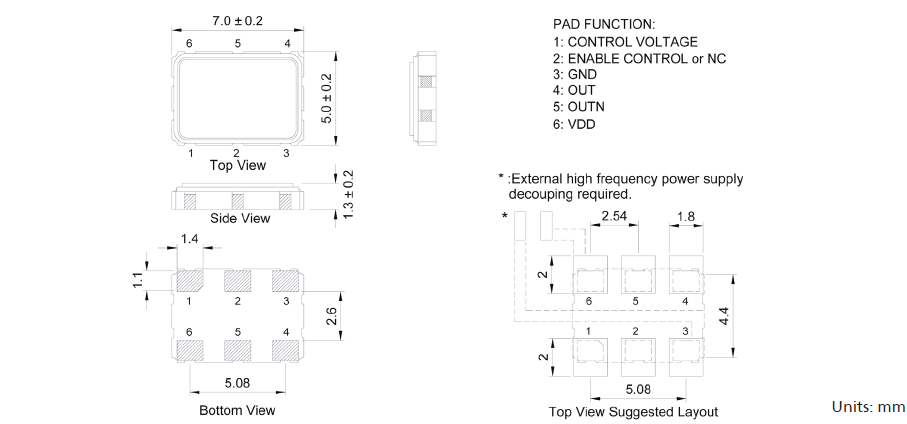

TXC_BJ_7_5 LVPECL VCXO

TH-4 890

    LV-PECL输出晶振的超声波清洗,TXC晶振,压控晶振,BJ晶振,BJA5670001晶振

    (1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

    (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

    (3)请勿清洗开启式产品

    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

    高周波晶振操作

    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

    使用环境(温度和湿度)

    请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

    晶体单元/谐振器

    激励功率

    在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

    负极电阻

    除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。

    负载电容

    网络设备晶振的振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。TXC晶振,压控晶振,BJ晶振,BJA5670001晶振TH-5 890

    TXC普通有源晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。

    与我们的员工一起开创并保持一个免于事故的工作场所。

    重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。

    进口有源晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

    加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染。

    为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

    以最小化使用危险材料、能源和其它资源为目的进行公司8脚压控石英晶振产品及服务的安全生产和使用,并确保回收利用。以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露。持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为。不断进行持续改进的实践。TXC晶振,压控晶振,BJ晶振,BJA5670001晶振

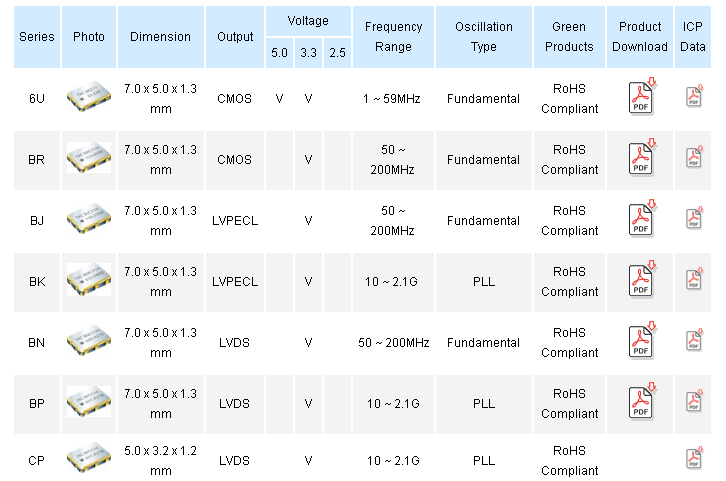

TXC有源压控VCXO系列晶振规格表:
