西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振

频率：32.768KHz

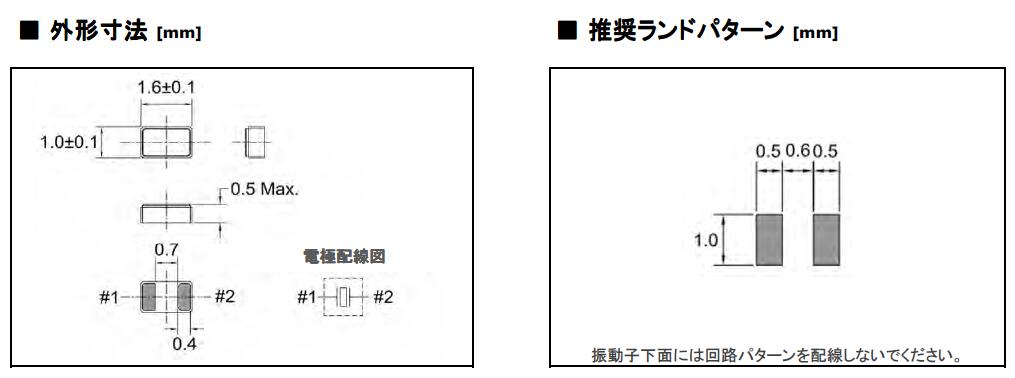

尺寸：1.6*1.0*0.5mm

随着科技日益高速的发展,电子元器件体积也越来越小,智能手机,平板电脑等无线通讯器材,也随着小型化,就在苹果2016年推出智能手环以来,各项智能手环通讯产品在国内陆陆续续的推出,因智能手环本身重量轻,体积小等原因,所以内部所使用的电子零件均是目前最新最小的产品.那么晶振又有那几款会使用到智能手环里面呢？

咨询热线：0755-27872782

相关产品说明下载PDF资料

日本株式会社西铁城晶振品牌【CITIZEN】，该品牌创立时间在1918年，早期主要研发与生产时计产品，在1959年西铁城成功研发出防水，防振的手表，从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部，从此研发音叉型压电石英音叉水晶.西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振

西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场. TH-1 890

西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振,32.768KHZ目前SMD品种有几款产品在智能手环中发挥最大的作用呢？以下几款对比产品：爱普生晶振品牌FC-12M，精工晶体的品牌SC-20S，西铁城晶振的CM-212H，日本大真空晶体品牌DST210A等以上几款32.768K均是目前市场上最为常用的小尺寸贴片晶振，外观尺寸2.0*1.2*0.5mm体积还不足一立米大小。

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振

西铁城晶振	单位	CM1610H晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF、7pF、9pF、12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

CM1610H晶振原厂编码表：

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Frequency	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CM1610H32768DZFT	Citizen Finedevice Co Ltd	CM1610H	32.768kHz	2-SMD, No Lead	0.063" L x 0.039" W (1.60mm x 1.00mm)	0.020" (0.50mm)
CM1610H32768DZYT	Citizen Finedevice Co Ltd	CM1610H	32.768kHz	2-SMD, No Lead	0.063" L x 0.039" W (1.60mm x 1.00mm)	0.020" (0.50mm)
CM1610H32768DZCT	Citizen Finedevice Co Ltd	CM1610H	32.768kHz	2-SMD, No Lead	0.063" L x 0.039" W (1.60mm x 1.00mm)	0.020" (0.50mm)
CM1610H32768DZBT	Citizen Finedevice Co Ltd	CM1610H	32.768kHz	2-SMD, No Lead	0.063" L x 0.039" W (1.60mm x 1.00mm)	0.020" (0.50mm)

TH-3 890

CM1610H

TH-4 890

1610石英晶体谐振器存储事项，西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致1610医疗电子晶体的卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD1610晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振

西铁城SMD千赫石英晶体，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。

西铁城1610石英谐振器、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针，设定环境目的和目标，确实是落实，对其进行重新评估，努力持续改善。

西铁城日本进口晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.西铁城晶振,贴片晶振,CM1610H晶振,1.6*1.0mm音叉晶振

西铁城32.768KHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CM130	kHz Crystal (Tuning Fork)	32.768kHz	4-SMD, Flat Lead, 3 Leads	0.270" L x 0.055" W (6.90mm x 1.40mm)	0.059" (1.50mm)
CM130	kHz Crystal (Tuning Fork)	32.768kHz	4-SMD, Flat Lead, 3 Leads	0.270" L x 0.055" W (6.90mm x 1.40mm)	0.059" (1.50mm)
CM130	kHz Crystal (Tuning Fork)	32.768kHz	4-SMD, Flat Lead, 3 Leads	0.270" L x 0.055" W (6.90mm x 1.40mm)	0.059" (1.50mm)
CFS-206	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.075" Dia (1.90mm)	0.244" (6.20mm)
CFS-206	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.075" Dia (1.90mm)	0.244" (6.20mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
