西铁城晶振,贴片晶振,CM2012H晶振,CM2012H32768DZFT晶振

频率：32.768KHZ

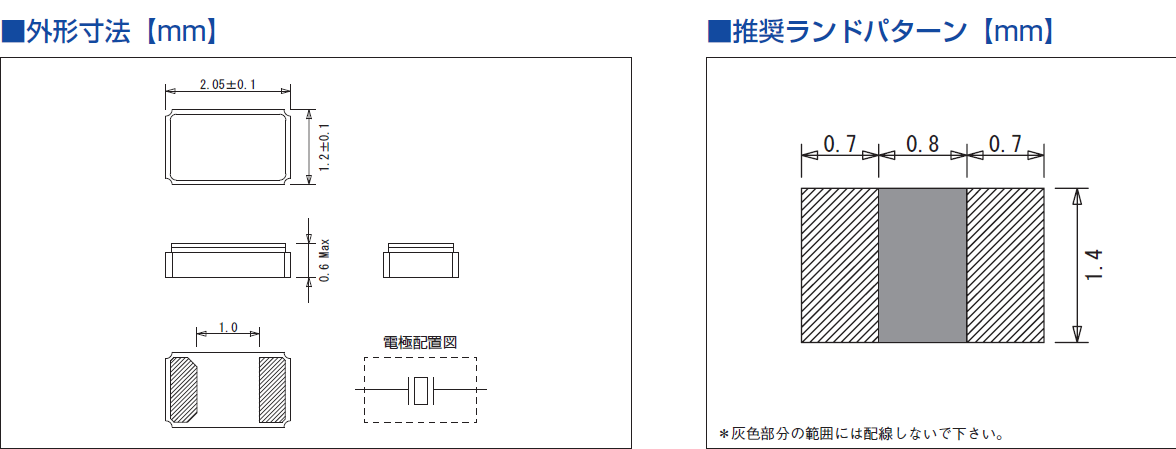

尺寸：2.05*1.2*0.6mm

我司主要代理日本进口石英晶体谐振器,爱普生晶振,KDS晶体,西铁城晶振,精工晶体,日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换,比如爱普生的FC-135,西铁城的CM315D,精工的SC320S,KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致,产品频率,精度,负载都可以达到相同,所以消费者在使用方面得到很到的保障,这几款产品本身使用无铅化,卷带SMD包装,产品一般应用在智能手机,控制模组,GPS导航模块,小型蓝牙对接产品等设备.

咨询热线：0755-27872782

相关产品说明下载PDF资料

日本西铁城贴片晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。西铁城晶振,贴片晶振,CM2012H晶振,CM2012H32768DZFT晶振

西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。 TH-1 890

西铁城晶振,贴片晶振,CM2012H晶振,CM2012H32768DZFT晶振,小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD晶体编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

西铁城晶振	单位	CM2012H晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

CM2012H晶振原厂编码表：

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CM2012H32768DZFT	Citizen Finedevice Co Ltd	CM2012H	kHz Crystal (Tuning Fork)	32.768kHz	-	2-SMD, No Lead	0.081" L x 0.047" W (2.05mm x 1.20mm)	0.024" (0.60mm)
CM2012H32768DZFT	Citizen Finedevice Co Ltd	CM2012H	kHz Crystal (Tuning Fork)	32.768kHz	-	2-SMD, No Lead	0.081" L x 0.047" W (2.05mm x 1.20mm)	0.024" (0.60mm)
CM2012H32768DZFT	Citizen Finedevice Co Ltd	CM2012H	kHz Crystal (Tuning Fork)	32.768kHz	-	2-SMD, No Lead	0.081" L x 0.047" W (2.05mm x 1.20mm)	0.024" (0.60mm)

TH-3 890

CM2012H

TH-4 890

32.768KHZ水晶振动子自动安装时的冲击，西铁城晶振,贴片晶振,CM2012H晶振,CM2012H32768DZFT晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (进口千赫兹音叉晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

轻量化压电石英晶体产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。西铁城晶振,贴片晶振,CM2012H晶振,CM2012H32768DZFT晶振

西铁城32.768K石英晶体谐振器公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。

1.努力保护全球环境的环保意识进行环保生产和提供2.0*1.2mm贴片晶振产品以及服务给消费者.

2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.

3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.

4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强无源晶振产品化学物质管理.

5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.

6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.西铁城晶振,贴片晶振,CM2012H晶振,CM2012H32768DZFT晶振

西铁城32.768KHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CMJ206T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.098" Dia x 0.236" L (2.50mm x 6.00mm)	0.094" (2.40mm)
CMJ206T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.098" Dia x 0.236" L (2.50mm x 6.00mm)	0.094" (2.40mm)
CMJ206T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.098" Dia x 0.236" L (2.50mm x 6.00mm)	0.094" (2.40mm)
CMJ206T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.098" Dia x 0.236" L (2.50mm x 6.00mm)	0.094" (2.40mm)
