西铁城晶振,音叉晶体,CM415晶振

频率:32.768KHz

尺寸:4.1*1.5*0.9mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性.

咨询热线:0755-27872782

导航栏

西铁城晶振奉行的管理政策是"标题作为纪念公司保持活着在这个时代".日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人,社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业.
对于西铁城晶振动子,其要求相比其他各大品牌,石英晶振工艺也是非常之严格,工艺上除清洗,被银,点胶,微调,中测,封焊,检漏,老化,测试,打标,编带,包装等步骤外,选用的设备仪器其优点有先进性,功能性,适应性和经济性.二脚贴片石英晶体,32.768K无源谐振器,CM415晶振

TH-1 890

西铁城晶振,音叉晶体,CM415晶振,超小型,超薄型二脚SMD型金属外壳封装晶体谐振器,具有耐高温,耐冲击性,精度高,体积小等优势,编带式的外包装方式支持STM机高效自动贴装,满足无铅高温回流焊温度曲线要求,CM415晶振在极端的环境下依然可以保持振动,在水下-30℃的低温下,起振时间只需要0~2秒,时间误差非常小.西铁城晶振,音叉晶体,CM415晶振

TH-2 890

西铁城晶振

单位

CM415晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

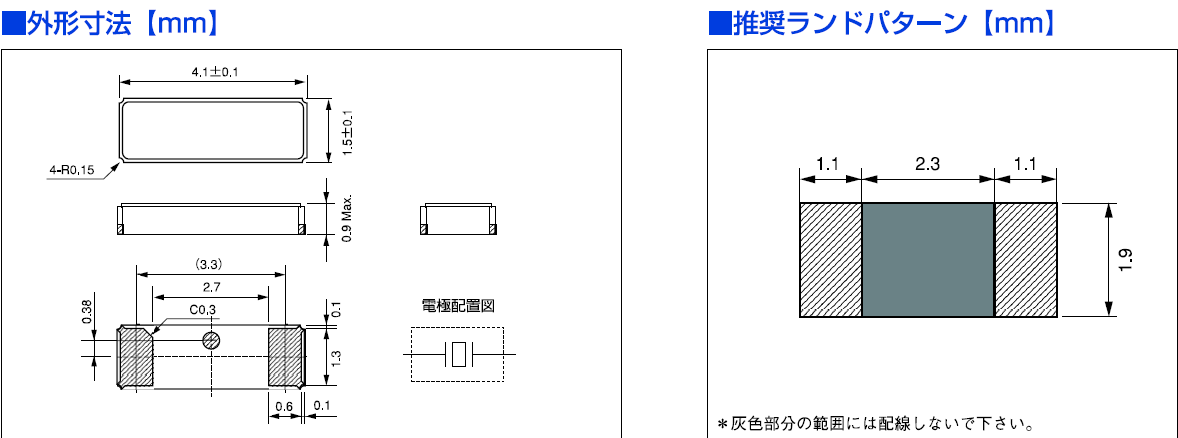

CM415

TH-4 890

在振荡电路设计的注意事项
当振荡电路的设计,以便它可以采取的无源晶体的特性充分利用,则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化,在公民经验数的基础上,我进行用于电路服务调查以下的特征。该电路的研究,我们已经打算放弃使用它更安心晶体振荡器给客户。西铁城晶振,音叉晶体,CM415晶振
1. MOS型集成电路晶体振荡器电路

zysx_1

2.负载电容(CL)
负载电容(CL),共振频率将确定由于负载电容晶体振荡器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。二脚贴片石英晶体,32.768K无源谐振器,CM415晶振
因此,该频移时会发生的石英晶体谐振器的负载能力不电路所使用的容量相匹配。

zysx_2

负性也被称为振荡余量,所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足,可能会出事,即使电源不出现生成的进口晶振的振荡。

TH-5 890

严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,CM415晶振优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康。西铁城晶振,音叉晶体,CM415晶振
1.努力保护全球环境的环保意识进行环保生产和提供CITIZEN石英晶振产品以及服务给消费者.
   2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
   3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
   4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强CM415贴片晶振产品化学物质管理.
   5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
   6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.二脚贴片石英晶体,32.768K无源谐振器,CM415晶振
