西铁城晶振,石英晶振,CSA-310晶振,CSA310-3.579545MABJ晶振

频率：3.5-4.0MHZ

尺寸：3.0*10.3mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

日本株式会社西铁城晶振工厂【CITIZEN】，该品牌创立时间在1918年，早期主要研发与生产时计产品，在1959年西铁城成功研发出防水，防振的手表，从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部，从此研发音叉型压电石英水晶振动子.西铁城晶振,石英晶振,CSA-310晶振,CSA310-3.579545MABJ晶振

西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场。 TH-1 890

西铁城晶振,贴片晶振,CSA-310晶振,CSA310-3.579545MABJ晶振,在随着长时间的研究目前小尺寸的晶体已完全走入了成熟的阶段。那么为什么越来越多的晶体企业都着手向汽车电子市场进军呢，然而汽车电子的要求也比科技数码产品高的多，特别是耐温这块，都有一定的要求值，比如：3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准。

超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。我公司泰河电子具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。西铁城晶振,石英晶振,CSA-310晶振,CSA310-3.579545MABJ晶振

西铁城晶振	单位	CSA-310晶振	石英晶振基本条件
标准频率	f_nom	3.5-4.0MHZ	标准频率
储存温度	T_stg	-40°C - +85°C	裸存
工作温度	T_use	-20°C - +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-10°C ～+60°C	超出标准的规格请联系我们.
负载电容	CL	16PF、18PF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

CSA-310晶振原厂编码表：

Manufacturer Part Number原厂编码

Manufacturer厂家

Description 参数

Series型号

Type 系列

Frequency

Frequency Stability频率稳定度

ESR (Equivalent Series Resistance)电阻

Operating Temperature 工作温度

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

CSA310-3.579545MABJ

Citizen Finedevice Co Ltd

CRYSTAL 3.579545MHZ 18PF T/H

CSA310

MHz Crystal

3.579545MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Through Hole

Cylindrical Can, Radial

0.118" Dia x 0.406" L (3.00mm x 10.30mm)

0.413" (10.50mm)

CSA310-3.6864MABJ

Citizen Finedevice Co Ltd

CRYSTAL 3.6864MHZ 18PF T/H

CSA310

MHz Crystal

3.6864MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Through Hole

Cylindrical Can, Radial

0.118" Dia x 0.406" L (3.00mm x 10.30mm)

0.413" (10.50mm)

CSA310-4.000MABJ

Citizen Finedevice Co Ltd

CRYSTAL 4.0000MHZ 18PF T/H

CSA310

MHz Crystal

4MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Through Hole

Cylindrical Can, Radial

0.118" Dia x 0.406" L (3.00mm x 10.30mm)

0.413" (10.50mm)

CSA310-3.579545MABJ-UB

Citizen Finedevice Co Ltd

CRYSTAL 3.579545MHZ 18PF T/H

CSA310

MHz Crystal

3.579545MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Through Hole

Cylindrical Can, Radial

0.118" Dia x 0.406" L (3.00mm x 10.30mm)

0.413" (10.50mm)

CSA310-3.6864MABJ-UB

Citizen Finedevice Co Ltd

CRYSTAL 3.6864MHZ 18PF T/H

CSA310

MHz Crystal

3.6864MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Through Hole

Cylindrical Can, Radial

0.118" Dia x 0.406" L (3.00mm x 10.30mm)

0.413" (10.50mm)

CSA310-4.000MABJ-UB

Citizen Finedevice Co Ltd

CRYSTAL 4.0000MHZ 18PF T/H

CSA310

MHz Crystal

4MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Through Hole

Cylindrical Can, Radial

0.118" Dia x 0.406" L (3.00mm x 10.30mm)

0.413" (10.50mm)

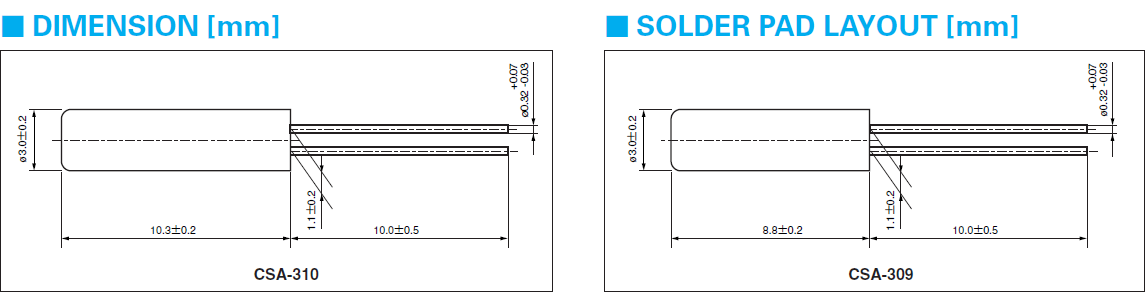

TH-3 890

CSA-310_309

TH-4 890

存储事项，西铁城晶振,石英晶振,CSA-310晶振,CSA310-3.579545MABJ晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。西铁城晶振,石英晶振,CSA-310晶振,CSA310-3.579545MABJ晶振

西铁城进口圆柱晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。

西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对计算机外围设备用晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针，设定环境目的和目标，确实是落实，对其进行重新评估，努力持续改善。

西铁城圆柱插件晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.西铁城晶振,石英晶振,CSA-310晶振,CSA310-3.579545MABJ晶振

西铁城无源MHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	ESR (Equivalent Series Resistance)电阻	Operating Temperature 工作温度	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CSA309	MHz Crystal	4.096MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	4.8MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	4.915MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	5.12MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	5.5296MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	6MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	6.144MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	7.3728MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	7.68MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	8MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	8.000156MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	8.192MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
CSA309	MHz Crystal	9.216MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	Cylindrical Can, Radial	0.118" Dia x 0.346" L (3.00mm x 8.80mm)	0.354" (9.00mm)
