Raltron晶振,进口晶振,C-SMD晶振

频率：8.000MHz~200.000MHz

尺寸：12.7*7.9mm

工作温度:-40℃~+85℃
储存温度:-40℃~+85℃
外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性.

咨询热线：0755-27872782

Raltron积极追求领先的晶体和振荡器技术，专注于会议客户的需求。这确保客户获得最具成本效益的频率管理产品在当今全球市场上可用。为了满足快速增长的无线应用市场的需求，Raltron也将其定位作为一个完整的解决方案供应商，在其石英晶体谐振器和振荡器中添加SAW器件和LTCC滤波器发行。所有Raltron员工致力于追求品质和卓越。这个哲学通过多年不间断的增长，使得Raltron处于领先地位。
产品主要有石英晶体谐振器，声表面波滤波器，石英晶体振荡器。晶振主要特点有：高稳定性（年老化率小于+/- 5PPM），高Q（品质因数）值，低功耗，小体积，易于使用。石英晶体谐振器与石英晶体振荡器产品主要应用于通讯器材，电脑，导航，航空航天，家用电器，电子数码等领域。进口无源弯脚DIP晶体,12.7*7.9mm石英谐振器,C-SMD晶振
TH-1 890

拉隆晶振,进口晶振,C-SMD晶振,采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了C-SMD晶振的精度，提高了生产效率。

TH-2 890

Raltron晶振	单位	C-SMD晶振	石英晶振基本条件
标准频率	f_nom	8.000MHZ~200.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±5 × 10-6 (标准), (±5× 10-6 ～ ±25 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	50pF~32pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

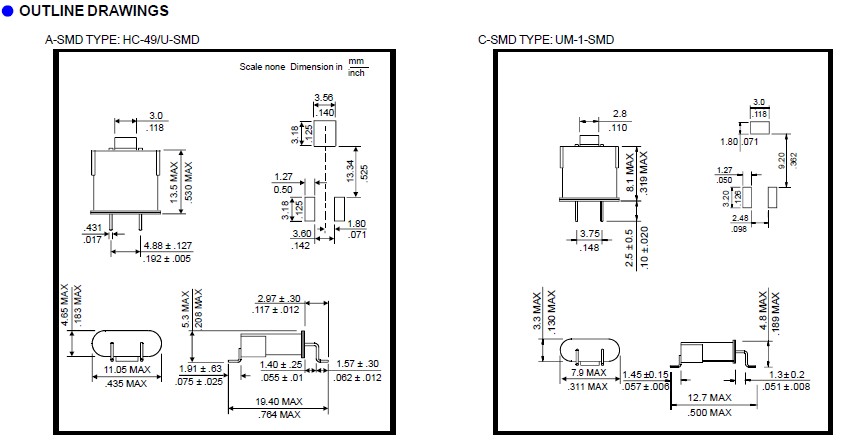

a-smd_c-smd 12.7_7.9

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。Raltron晶振,进口晶振,C-SMD晶振
由于音叉晶体的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然无源晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得SMD晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。进口无源弯脚DIP晶体,12.7*7.9mm石英谐振器,C-SMD晶振
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

TH-5 890

RALTRON晶振集团运用ISO14001环境管理系统进行环境管理，尽最大可能减小弯脚插件型无源晶振业务活动对环境造成的负担，并通过业务发展推进环境改善。RALTRON晶振遵守所有适用的有关环境、健康和安全的法律和法规以及RALTRON晶振集团自己的有关环境、工业卫生和安全的方针和承诺。进口无源弯脚DIP晶体,12.7*7.9mm石英谐振器,C-SMD晶振
我们将定期对雇员进行教育和培训，确保他们能够安全高效的工作，树立他们的环保责任感。与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。
为确保安全、提高保护预防措施、贴片弯脚晶振产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
RALTRON晶振集团在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。
美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,MHZ弯脚晶体不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。Raltron晶振,进口晶振,C-SMD晶振
