京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振

频率:8-40MHZ

尺寸:4.9*3.1*0.85mm

3225mm晶体252mm5032mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振。京瓷晶振为了人类和社会的进步与发展以独创性和高品质,不断创造新价值。为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值。同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现(技术、品质和适应能力)”

    日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.TH-1 890

    SMD晶体3225mm尺寸,2520mm,5032mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

    晶体内部石英晶片均采用了全自动压电石英晶片清洗技术,采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成。根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要。能最大限度除去晶片污染物,并防止人工污染。

    3225mm晶体252mm,5032mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振TH-2 890

Kyocera晶振规格

单位

CX5032SA晶振频率范围

石英晶振基本条件

标准频率

f_nom

8-40MHZ

标准频率

储存温度

T_stg

−40-+125℃

裸存

工作温度

T_use

−30-+85℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

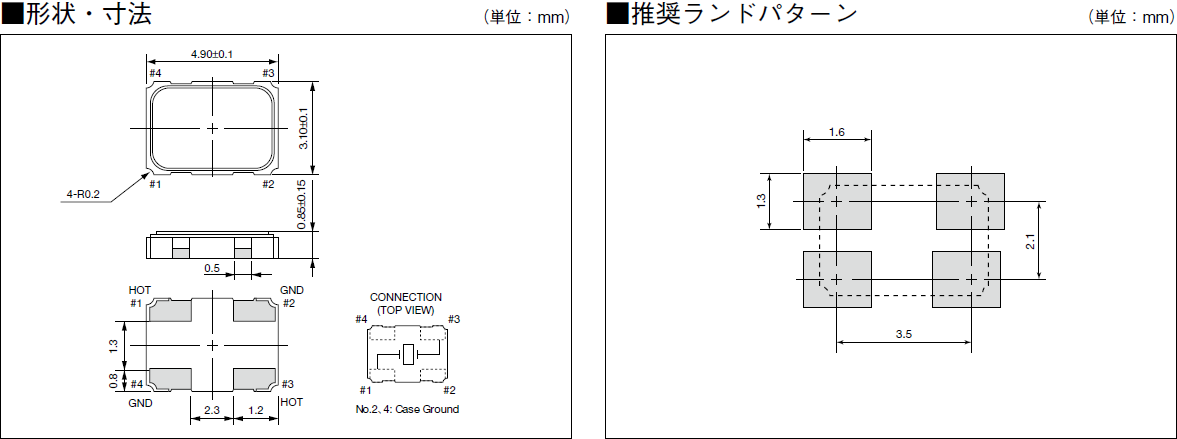

CX5032SA_5.0_3.2

TH-4 890

    超声波清洗,京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振

    (1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

    (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

    (3)请勿清洗开启式产品

    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

    操作

    请勿用镊子或任何坚硬的工具,夹具直接接触石英晶振的表面。

    使用环境(温度和湿度)

    请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

    石英晶体单元/谐振器

    激励功率

    在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

    负极电阻

    除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。

    晶振负载电容

    振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振TH-5 890

    京瓷晶振CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

    京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念。京瓷晶振,贴片晶振,CX5032SA晶振,CX5032SA08000H0PSVZ1晶振TH-6 890
