京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,CX5032SB晶振,CX-96F-040.000-E0107晶振

频率:9.8-80MHZ

尺寸:4.9*3.1*0.7mm

小型表面贴片晶振,标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,CX5032SB晶振,CX-96F-040.000-E0107晶振。日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768KHZ,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控石英晶体振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成。198210月,公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际,便开始启用这一标识。作为象征性标记的颜色,选择了富有热情和挑战意味的红色 。

    “The New Value Frontier(即在最尖端领域不断创造新价值)是京瓷晶振向社会发出的能够表现公司强烈意愿的宣言。京瓷晶振将发挥集团的综合实力,用独有的技术和视角开辟和构筑时代与市场所求的价值形态。TH-1 890

    小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

    贴片晶振采用了多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的附着力增强,频率更加集中,那么如何把晶片能控制在1000ppm之内呢。京瓷晶振,贴片晶振,CX5032SB晶振,CX-96F-040.000-E0107晶振TH-2 890

Kyocera晶振规格

单位

CX5032SB晶振频率范围

石英晶振基本条件

标准频率

f_nom

9.8-80MHZ

标准频率

储存温度

T_stg

−40-+85℃

裸存

工作温度

T_use

−10-+70℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

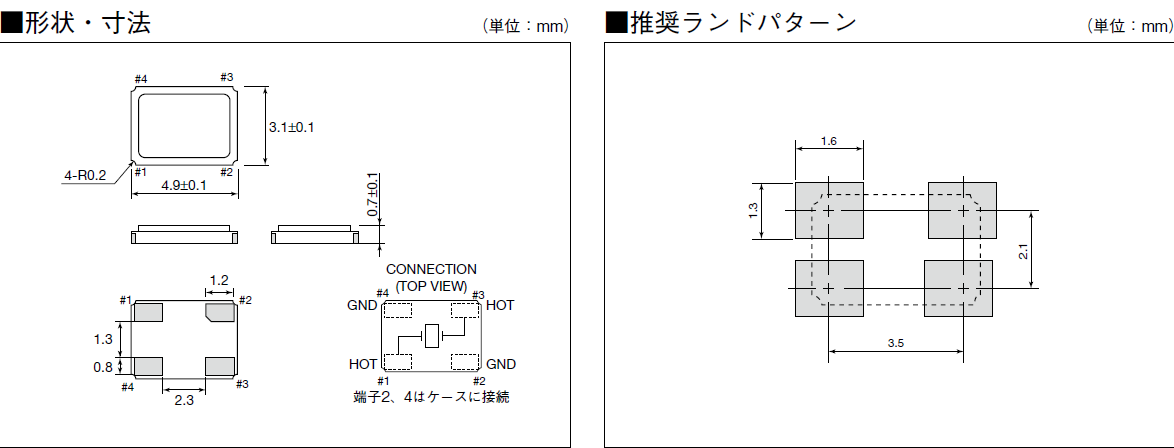

CX5032SB_5.0_3.2

TH-4 890

    石英晶体振荡器和实时时钟模块,京瓷晶振,贴片晶振,CX5032SB晶振,CX-96F-040.000-E0107晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的石英晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    有源晶振安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。京瓷晶振,贴片晶振,CX5032SB晶振,CX-96F-040.000-E0107晶振TH-5 890

    京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。

    为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。

    通过这些努力,在2015年度,环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。京瓷晶振,贴片晶振,CX5032SB晶振,CX-96F-040.000-E0107晶振TH-6 890
