KDS晶振主要应用于:手机,对讲机,GPS定位仪,车载导航等
prevnext

KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振

频率:32.768KHZ

尺寸:3.2*2.5*0.9mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

咨询热线:0755-27872782

KDS-1

        KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振。1987名古屋办事处开业。开始生产温补晶振(TCXO)和压控晶体振荡器(VCXO)。

    1988建立大真空(新加坡)有限公司加强在东盟地区销售。

    1989更改公司名称大真空第三十周年。建立了PTKDS晶振印度尼西亚启动海外生产石英晶体谐振器。

    1990-1991大阪证券交易所第一节上市。建立大真空晶振(德国)公司加强在欧洲的销售。

    1993建立了天津公司开始海外生产音叉晶振,石英晶体谐振器,石英晶体振荡器,陶瓷晶振,32.768K晶振,时钟晶振,压电石英晶振

    1996获得ISO9001(国际标准化组织质量管理标准)。

    1998(获得QS9000质量标准/汽车质量保证管理体系。)

    2000获得ISO14001(环境管理体系由国际标准化组织),获得ISO / TS 16949(技术规范由国际标准化组织)。

    2003加大天津加工厂面积,扩大石英晶振生产规模,加强石英晶振在中国的销售。成立上海锐致国际贸易有限公司,以和谐电子公司为我公司的综合子公司。加强石英晶振,压控晶体振荡器(VCXO)、温补晶振(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等器件业务。

    2010建立大真空(泰国)有限公司。

    2012扩大在加古川市中央实验室的地板尺寸。

    2013东京证券交易所第一节上市。KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振TH-1 890

    贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率。32.768K晶振千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。

    本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

    此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振TH-2 890

KDS晶振规格

单位

DSK324SR晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

−40-+125℃

裸存

工作温度

T_use

−30-+85℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

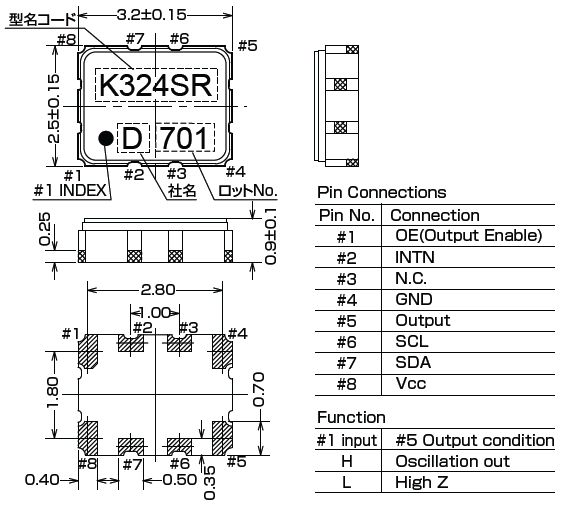

DSK324SR

TH-4 890

    超声波清洗,KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振

    (1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

    (2)使用音叉晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

    (3)请勿清洗开启式产品

    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

    操作

    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

    使用环境(温度和湿度)

    请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

    晶体单元/谐振器

    激励功率

    在石英晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

    负极电阻

    除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。

    负载电容

    振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振TH-5 890

    KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。

    致力于环境保护,包括预防污染。在石英晶振晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。

    KDS晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。KDS晶振,贴片晶振,DSK324SR晶振,高精准时钟晶振TH-6 890
