KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振

频率：3.25-52MHZ

尺寸：2.0*1.6*0.72mm

此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振,日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器，音叉型晶体谐振器，晶体应用产品，晶体振荡器，晶体滤波器，晶体光学产品，硅晶体时钟设备，MEMS振荡器等。

大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。作为全球石英晶振制造商，大真空KDS晶振努力帮助实现新一代电子社会，更方便人们更舒适，通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好。 TH-1 890

高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振

小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振 TH-2 890

KDS晶振规格	单位	DSO211AB晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.25-52MHZMHZ	标准频率
储存温度	T_stg	−40 -＋85℃	裸存
工作温度	T_use	-10°C ～ +75°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

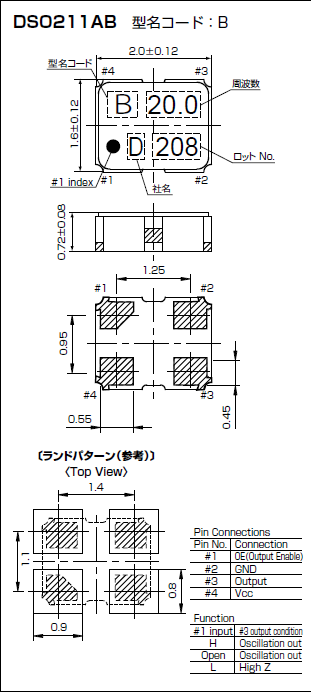

DSO211AB 2016 SPXO

TH-4 890

晶振使用注意事项，KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击

石英晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。

（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振 TH-5 890

●符合法律法规的要求

日本大真空株式会社KDS晶振遵守法规和监管要求，从事环保产品的开发。

环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动。

日本大真空株式会社KDS石英晶振将：

通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。

有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。

通过开展节能活动和减少二氧化碳排放防止全球变暖。

避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。

大真空晶振遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。

根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。KDS晶振,贴片晶振,DSO211AB晶振,普通有源晶振 TH-6 890
