KDS晶振主要应用于:手机,对讲机,GPS定位仪,车载导航等
prevnext

KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振

频率:0.4-80MHZ

尺寸:2.0*1.6*0.72mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型ICTSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

咨询热线:0755-27872782

KDS-1

         KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振,1970年在东京办事处开业。

    1973年开设kurodasho厂(现在的西胁工厂)生产晶体管。

    1974年开设川厂(现在的凉厂)是目前人造石英晶体,(SPXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等生产规模最大的。

    1976年开设宫崎厂(目前九州大真空公司)为音叉型石英晶体谐振器生产,在加古川市完成新总部。

    1977年成立和谐电子公司建立大真空(美国)有限公司开始向美国市场供应晶体谐振器。

    1980年开设鸟取工厂(目前鸟取生产部)对石英晶体谐振器生产增加。同年开始生产石英晶体滤波器和时钟晶振。

    1981年建立大真空(香港)公司开始提供音叉型石英晶体谐振器,石英晶体振荡器,有源晶振的香港和中国市场。

    1983年大阪证券交易所二期上市。

    1984年独立完成中心实验室,开设德岛工厂(目前德岛生产部)作为人造石英晶体的稳定的生产基地,部分设备和石英谐振器,开始大规模生产光学低通滤波器。

    1985年打开德岛第二厂开始生产陶瓷产品,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市。KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振TH-1 890

有源石英晶振,无论是温补晶振也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内

2016mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振TH-2 890

KDS晶振规格

单位

DSO211AR晶振频率范围

石英晶振基本条件

标准频率

f_nom

0.4-80MHZ

标准频率

储存温度

T_stg

−40 -+85℃

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

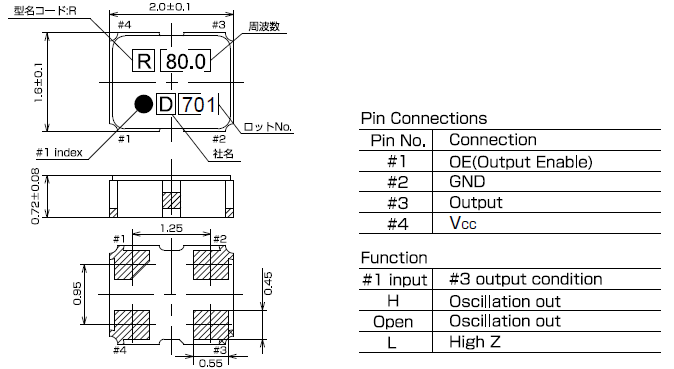

DSO211AR 2016 SPXO

TH-4 890

          超声波清洗,KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振

      (1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

      (2)使用音叉晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

      (3)请勿清洗开启式产品

     (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

     (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

         操作

         请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

         使用环境(温度和湿度)

         请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

         晶体单元/谐振器

          激励功率

         在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

         负极电阻

         除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。

         负载电容

         振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振TH-5 890

       ●符合法律法规的要求

   日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发。

   环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体谐振器有源晶振压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动。

   日本大真空株式会社KDS晶振将:

   通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。

   有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。

   通过开展节能活动和减少二氧化碳排放防止全球变暖。

   避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。

   遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。

   根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。KDS晶振,贴片晶振,DSO211AR晶振,消费类电子产品晶振TH-6 890
