KDS晶振主要应用于:手机,对讲机,GPS定位仪,车载导航等
prevnext

KDS晶振,贴片晶振,DSO321SH晶振,PC周边石英晶振

频率:3.5-52MHZ

尺寸:3.2*2.5*1.1mm

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

咨询热线:0755-27872782

KDS-1

         KDS晶振,贴片晶振,DSO321SH晶振,PC周边石英晶振,日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家,创业时间为1959113,正式注册成立是在196358,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等。

    大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。作为全球石英晶振制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器OCXO)、陶瓷谐振器等晶体器件对全球环境友好。TH-1 890

无论是3225mm尺寸或者是2520mm尺寸的石英贴片晶振,内部的石英晶片,研磨镀层等技术,均需要采用机器设备运行,那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢?首先,通过滚筒倒边,主要是为了去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

2520mm体积的石英晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.KDS晶振,贴片晶振,DSO321SH晶振,PC周边石英晶振TH-2 890

KDS晶振规格

单位

DSO321SH晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.5-52MHZ

标准频率

储存温度

T_stg

−40 -+85℃

裸存

工作温度

T_use

-10°C +75°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

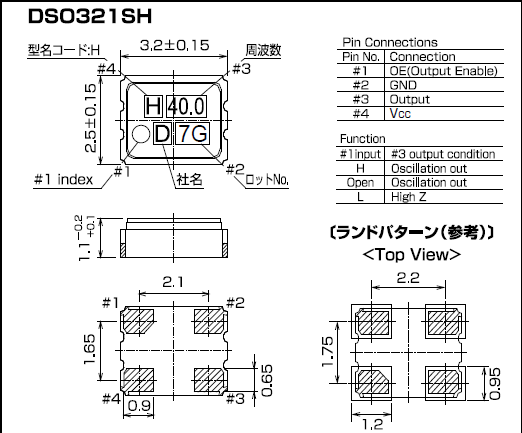

DSO321SH 3225

TH-4 890

          晶振使用注意事项,KDS晶振,贴片晶振,DSO321SH晶振,PC周边石英晶振

          使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

          晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

          所有产品的共同点

          抗冲击

          晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

           辐射

           暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

           化学制剂 / pH值环境

           请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

           粘合剂

           请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)KDS晶振,贴片晶振,DSO321SH晶振,PC周边石英晶振TH-5 890

       ●符合法律法规的要求

   日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发。

   环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体谐振器有源晶振压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动。

   日本大真空株式会社KDS晶振将:

   通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。

   有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。

   通过开展节能活动和减少二氧化碳排放防止全球变暖。

   避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。

   遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。

   根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。KDS晶振,贴片晶振,DSO321SH晶振,PC周边石英晶振TH-6 890
