KDS晶振,贴片晶振,DSO533S SERIES晶振,6脚5032石英晶振

频率：13.5-212.5MHz

尺寸：5.0*3.2*1.1mm

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSO533S SERIES晶振,6脚5032石英晶振,1987名古屋办事处开业。开始生产温补晶振（TCXO）和压控晶体振荡器（VCXO）。

1988建立大真空（新加坡）有限公司加强在东盟地区销售。

1989更改公司名称大真空第三十周年。建立了PT。KDS晶振印度尼西亚启动海外生产石英晶体谐振器。

1990-1991大阪证券交易所第一节上市。建立大真空晶振（德国）公司加强在欧洲的销售。

1993建立了天津公司开始海外生产音叉晶振，石英晶体谐振器，石英晶体振荡器,陶瓷晶振,32.768K晶振,时钟晶振,压电石英晶振。

1996获得ISO9001（国际标准化组织质量管理标准）。

1998（获得QS9000质量标准/汽车质量保证管理体系。）

2000获得ISO14001（环境管理体系由国际标准化组织），获得ISO / TS 16949（技术规范由国际标准化组织）。

2003加大天津加工厂面积，扩大石英晶振生产规模，加强石英晶振在中国的销售。成立上海锐致国际贸易有限公司，以和谐电子公司为我公司的综合子公司。加强石英晶振，压控晶体振荡器（VCXO）、温补晶振（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务。

2010建立大真空（泰国）有限公司。

2012扩大在加古川市中央实验室的地板尺寸。

2013东京证券交易所第一节上市。KDS晶振,贴片晶振,DSO533S SERIES晶振,6脚5032石英晶振 TH-1 890

超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型贴片晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.KDS晶振,贴片晶振,DSO533S SERIES晶振,6脚5032石英晶振 TH-2 890

KDS晶振规格	单位	DSO533S SERIES晶振频率范围	石英晶振基本条件
标准频率	f_nom	13.5-212.5MHz	标准频率
储存温度	T_stg	−40 -＋85℃	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

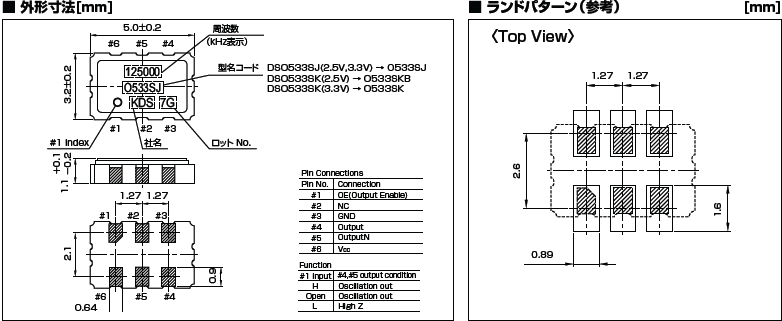

DSO533SJ 5032(LVDS)

TH-4 890

石英晶体振荡器和实时时钟模块，KDS晶振,贴片晶振,DSO533S SERIES晶振,6脚5032石英晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

有源晶振安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。KDS晶振,贴片晶振,DSO533S SERIES晶振,6脚5032石英晶振 TH-5 890
