KDS晶振主要应用于:手机,对讲机,GPS定位仪,车载导航等
prevnext

KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振

频率:12MHz ~ 54MHz

尺寸:2.5x2.0x0.45mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.45 mm typ.) 具备优良的耐环境特性及高耐热性.满足无铅焊接的回流温度曲线要求.

咨询热线:0755-27872782

 KDS-1

             KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振,日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高。所生产石英晶振,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家。以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任。

           日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.

          日本大真空株式会社KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控晶体振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振TH-1 890

小尺寸的石英贴片晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振

贴片石英晶振2520mm小尺寸系列SMD晶片目前采用了激光切割技术,按照最严格的切割机各项设备参数,严格挑选各类晶体切割,如:磨料、线切割线、槽轮等,通过以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生产效率。

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.45 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振TH-2 890

KDS晶振规格

单位

DSX221SH晶振频率范围

石英晶振基本条件

标准频率

f_nom

12MHz ~ 54MHz

标准频率

储存温度

T_stg

−40 ~ +85℃

裸存

工作温度

T_use

-10°C +75°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30×10−6 / −30 ~ +85℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

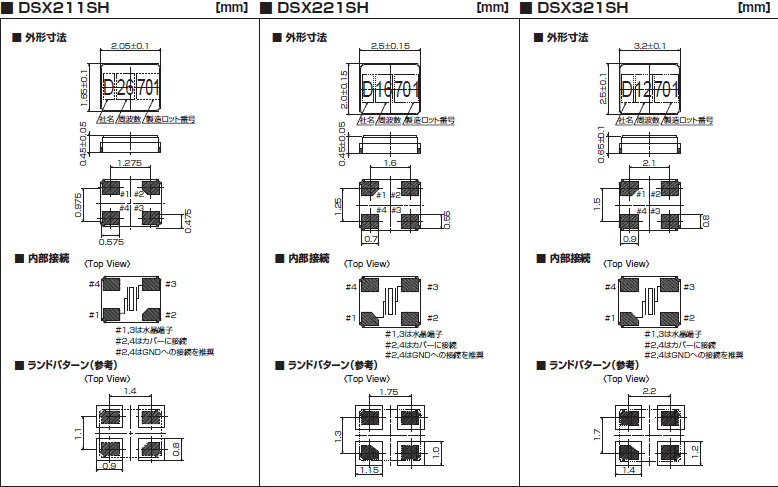

DSX211SH 221 321_jp

TH-4 890

           卤化合物,KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振

            请勿在卤素气体环境下使用KDS无源晶体产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

           静电

          过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

          在设计时

          机械振动的影响

          当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

          PCB设计指导

          (1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

          (2) 在设计时请参考相应的推荐封装。

          (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

          (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振TH-5 890

          大真空晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。

           过去KDS晶振厂家集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。

           KDS晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。

           KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。

           在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。KDS晶振,贴片晶振,DSX221SH晶振,近距离无线模块晶振TH-6 890
