KDS晶振,贴片晶振,DSX530GK晶振,2脚陶瓷面大真空晶振

频率：8-54MHZ

尺寸：5.0*3.2*1.0mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSX530GK晶振,2脚陶瓷面大真空晶振,日本株式会社大真空KDS晶振三种信赖行为守则：

可靠的人以独立、自助、自足的努力作为基本的行动原则，我们将充分利用我们的优势，为社会整体和接近一切真诚和热情。

可靠的晶振,石英晶振,有源晶振,压控振荡器,，我们将帮助实现一个富裕的社会，通过优化我们的能力，开发最好的产品和服务，并提供给我们所有的客户在世界各地。

可靠的KDS晶振公司，我们努力履行我们的企业社会责任，通过持续的利润，通过企业活动，遵守所有的法律法规，尊重他们的精神，注重与全球环境的和谐。

1我们对KDS晶振公司的管理政策、管理原则和管理措施有正确的认识，并本着KDS晶振公司和全社会的利益，不关心个人的利益和成本。

2我们将从观念到问题的解决，而不受制于陈规或惯例。

3我们会不时与有关人士进行讨论，如有需要，以方便谈判的调整，并将建立良好的关系，试图解决任何问题的诚意。KDS晶振,贴片晶振,DSX530GK晶振,2脚陶瓷面大真空晶振 TH-1 890

贴片晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。KDS晶振,贴片晶振,DSX530GK晶振,2脚陶瓷面大真空晶振 TH-2 890

KDS晶振规格	单位	DSX530GK晶振频率范围	石英晶振基本条件
标准频率	f_nom	8-54MHZ	标准频率
储存温度	T_stg	−40～+150℃	裸存
工作温度	T_use	-10°C ～ +75°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

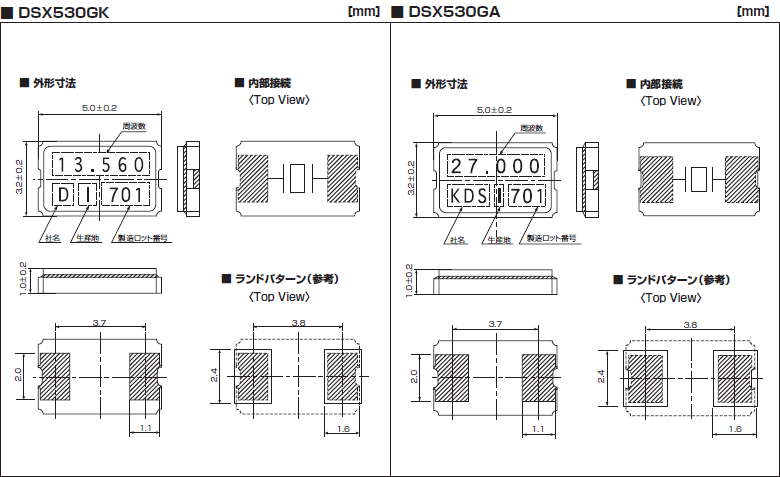

DSX530GA_GK_jp

TH-4 890

存储事项，KDS晶振,贴片晶振,DSX530GK晶振,2脚陶瓷面大真空晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

?（1）柱面式音叉晶振产品和DIP产品

型号焊接条件

[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s 请勿加热封装材料超过+150°C

[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC, RTC-72421 / 7301DG +260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。KDS晶振,贴片晶振,DSX530GK晶振,2脚陶瓷面大真空晶振 TH-5 890
