大河晶振,进口贴片晶振,FCX-05晶振

频率：11.000MHz~80.000MHz

尺寸：2.5*2.0*0.55mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

咨询热线：0755-27872782

相关产品说明下载PDF资料

河水总是干净，不限。听了小涌源流，自然和支流融合不久大潮流到长路等着吧。尽管如此，河流每天都会不断地滋润着我们的生活和自然。这是企业和关于这种环境的环境也可以说同样的事情吧。企业与各种各样的人和社会融合，共享社会全体和价值观，通过事业创造了新的价值和服务，即，滋润。这两者共通的“湿润”才是河エレテック的目标的地方，对社会的使命也有。
产品阵容这件事，本公司“轻薄短小”和概念，谁都没做过的创造的DNA，生みつけ了。以来，本公司的主力产品从抵抗器到贴片晶振的现在，也始终持续着对小型化的挑战。其中业界独有的电子束的气密封装工法用橘色的类型（表面安装型）特化，小型便携式设备（手机、数码相机、手机游戏等）和近距离无线通信（蓝牙和无线LAN等），汽车电子和医疗机器等最先进的领域集中在稳定的收入，确保了。2520无源压电晶体,耐高温石英谐振器,FCX-05晶振

TH-1 890

大河晶振,进口贴片晶振,FCX-05晶振.小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5*2.0*0.55mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
大河贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

TH-2 890

大河晶振	单位	FCX-05晶振	石英晶振基本条件
标准频率	f_nom	11.000MHz~80.000MHz	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±7× 10-6 (标准), (±7× 10-6 ~ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-40°C ~+105°C	超出标准的规格请联系我们.
负载电容	CL	5pF,6pF,7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +105°C, DL = 200μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

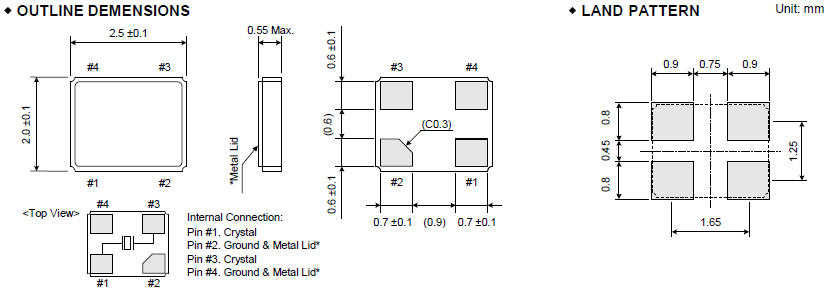

FCX-05_2.5_2.0

TH-4 890

抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。2520无源压电晶体,耐高温石英谐振器,FCX-05晶振
辐射
暴露于辐射环境会导致日产晶振性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。大河晶振,进口贴片晶振,FCX-05晶振
静电
过高的静电可能会损坏耐高温晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

大河集团将有效率的使用自然资源和能源，以便从源头减少2.5*2.0压电石英晶体废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。大河晶振,进口贴片晶振,FCX-05晶振
大河晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
致力于环境保护，包括预防污染。在2520超薄贴片晶振产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。在业务活动中，努力节约资源并节省能源，致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。2520无源压电晶体,耐高温石英谐振器,FCX-05晶振
环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、金属四脚无源晶振、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动。

TH-6 890
