JAUCH晶振,贴片晶振,JXG75P2晶振

频率:5.000MHz~70.000MHz

尺寸:7.0*5.0*1.8mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
咨询热线:0755-27872782

Ja-1

    JAUCH集团是石英晶体、有源晶振和电池技术的主要专家之一。公司成立于1954年,现在是频率控制产品行业的龙头企业之一,最近还拥有创新的MEMS计时时钟。我们是未来锂离子和锂聚合物电池市场的专家。作为一家全球活跃的公司,我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的。7050两脚贴片晶体,陶瓷封装石英晶振,JXG75P2晶振
    我们的基本原则,包括我们的雇员的安全和健康,童工,歧视,公平薪酬,腐败,贿赂以及环境保护,都在JAUCH集团的行为准则中得到了支持。在良好的商业关系基础上,我们期望每个参与公司成功的人都能遵守这些行政原则。我们以我们的深度技术咨询、高应用和认证专业知识、先进的测试环境、高可用性和快速交付的SMD晶振和全球最大的频率生成设备仓库来强调我们的领导能力。JAUCH晶振,贴片晶振,JXG75P2晶振

TH-1 890

    JAUCH晶振,贴片晶振,JXG75P2晶振.产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于汽车电子,移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
    JAUCH石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

TH-2 890

JAUCH晶振

单位

JXG75P2晶振

石英晶振基本条件

标准频率

f_nom

5.000MHz~70.000MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-40°C~+105°C

标准温度

激励功率

DL

100μW Max.

推荐:10μW~100μW

频率公差

f_— l

±30/±50 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30~±100 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10pF~30pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~ +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

TH-3 890

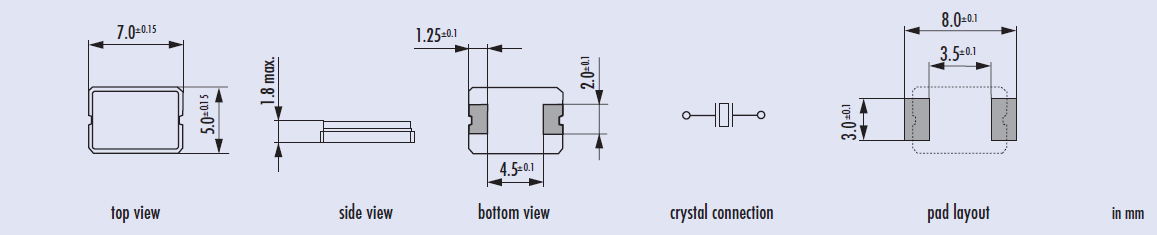

jxg75p2 7050

TH-4 890

清洗
    关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。由于音叉晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
    虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。JAUCH晶振,贴片晶振,JXG75P2晶振
装载
    高精度晶振产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
    当圆柱晶振引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。
保管
    保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。7050两脚贴片晶体,陶瓷封装石英晶振,JXG75P2晶振

TH-5 890

    JAUCH晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展贴片晶体谐振器生产环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。7050两脚贴片晶体,陶瓷封装石英晶振,JXG75P2晶振
    1.努力保护全球环境的环保意识进行陶瓷面晶振环保生产和提供产品以及服务给消费者.
    2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
    3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
    4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强5x7贴片无源晶振产品化学物质管理.
    5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.JAUCH晶振,贴片晶振,JXG75P2晶振
    6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.
