京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振

频率:25-175MHZ

尺寸:3.2*2.5*1.1mm

低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振。京瓷晶振为了人类和社会的进步与发展以独创性和高品质,不断创造新价值。为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值。同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现(技术、品质和适应能力)”

    日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振TH-1 890

    超小型石英晶振的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶振厂家的晶体片长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

    低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振TH-2 890

Kyocera晶振规格

单位

KC3225L-L2晶振频率范围

石英晶振基本条件

标准频率

f_nom

25-175MHZ

标准频率

储存温度

T_stg

−40-+85℃

裸存

工作温度

T_use

−10-+70℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

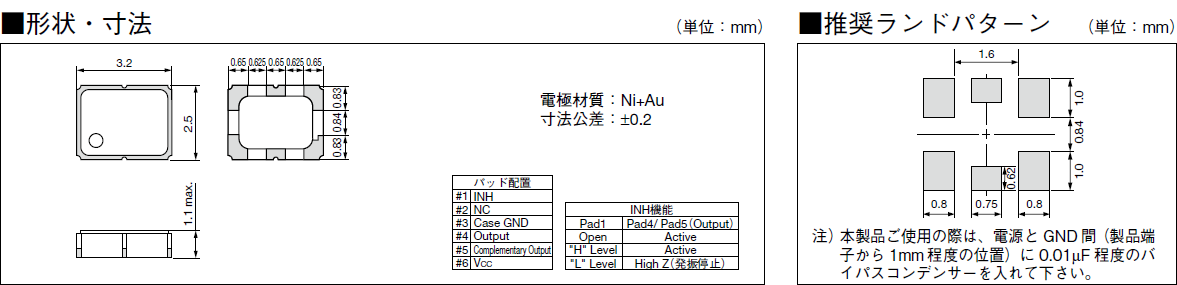

KC3225L-H2-H3-3.2-2.5 OSC

TH-4 890

    石英晶体振荡器和实时时钟模块,京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振TH-5 890

    20001月三田工业株式会社更名为京瓷美达株式会社(现京瓷办公信息系统株式会社)

    20024月打印机事业部并入京瓷美达株式会社(现京瓷办公信息系统株式会社)

    20038月金石株式会社成为全资子公司在日本成立京瓷SLC技术株式会社

    20058月收购日本IBM株式会社野洲事业所(滋贺县野洲市)的土地、建筑物及其他资产

    20103月在日本的滋贺野洲事业所(现为滋贺野洲工厂)内的太阳能电池工厂竣工

    20122Optrex株式会社(现京瓷显示器株式会社)加盟京瓷集团

    20159月日本英达株式会社加盟京瓷集团

    20167月将北美4家关联公司合并到Kyocera International,Inc.

    20174月京瓷医疗株式会社,京瓷晶体元件株式会社,京瓷连接器株式会社合并到京瓷株式会社京瓷晶振,贴片晶振,KC3225L-L2晶振,LVDS进口晶振TH-6 890
