京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,KC7050P-L3晶振,3.3V有源晶振

频率:25-175MHZ

尺寸:7.0*5.0*1.6mm

小体积有源石英晶体振荡器,在生产时需要在完全净化车间,在密封的机器设备中测良,封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,KC7050P-L3晶振,3.3V有源晶振。为打造能让客户满意的质量,京瓷晶振集团制定了“京瓷晶振质量方针”。 所有业务均根据该京瓷晶振品质方针来开展,力争成为全球信赖的企业。另外,从计划阶段着手,致力于为客户提供满意的产品。

    京瓷晶振质量方针:

    1.优先考虑地球环境与产品安全。

    2.坚持客户第一原则,提供富有魅力的产品与服务。

    3.从最初开始,正确地工作,成为全球质量领军企业。TH-1 890

    小体积有源石英晶体振荡器,在生产时需要在完全净化车间,在密封的机器设备中测良,封装等技术

    1.防止外界气体进入组件体内受到污染和增加应力的产生;

    2.使组件在真空下电阻减小;

    3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

    有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..京瓷晶振,贴片晶振,KC7050P-L3晶振,3.3V有源晶振TH-2 890

Kyocera晶振规格

单位

KC7050P-L3晶振频率范围

石英晶振基本条件

标准频率

f_nom

25-175MHZ

标准频率

储存温度

T_stg

−40-+85℃

裸存

工作温度

T_use

−10-+70℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

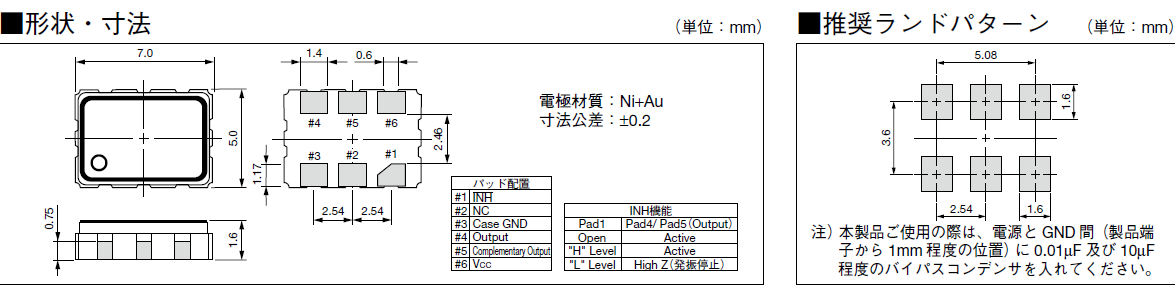

KC7050P_H2_H3_7_5 OSC

TH-4 890

    卤化合物,京瓷晶振,贴片晶振,KC7050P-L3晶振,3.3V有源晶振

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

    在设计时

    机械振动的影响

    当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。京瓷晶振,贴片晶振,KC7050P-L3晶振,3.3V有源晶振TH-5 890

    CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

    京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念。

    京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。通过这些努力,在2015年度,环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。京瓷晶振,贴片晶振,KC7050P-L3晶振,3.3V有源晶振TH-6 890
