京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,KT2016晶振,KT2016K26000BCW18ZAS晶振

频率:10-52MHZ

尺寸:2.0*1.6*0.8mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,KT2016晶振,KT2016K26000BCW18ZAS晶振。为打造能让客户满意的质量,京瓷晶振集团制定了“京瓷晶振质量方针”。 所有业务均根据该京瓷晶振品质方针来开展,力争成为全球信赖的企业。另外,从计划阶段着手,致力于为客户提供满意的产品。

    京瓷晶振质量方针:

    1.优先考虑地球环境与产品安全。

    2.坚持客户第一原则,提供富有魅力的产品与服务。

    3.从最初开始,正确地工作,成为全球质量领军企业。TH-1 890

    贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

    普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.京瓷晶振,贴片晶振,KT2016晶振,KT2016K26000BCW18ZAS晶振TH-2 890

Kyocera晶振规格

单位

KT2016晶振频率范围

石英晶振基本条件

标准频率

f_nom

10-52MHZ

标准频率

储存温度

T_stg

−40-+85℃

裸存

工作温度

T_use

−10-+70℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

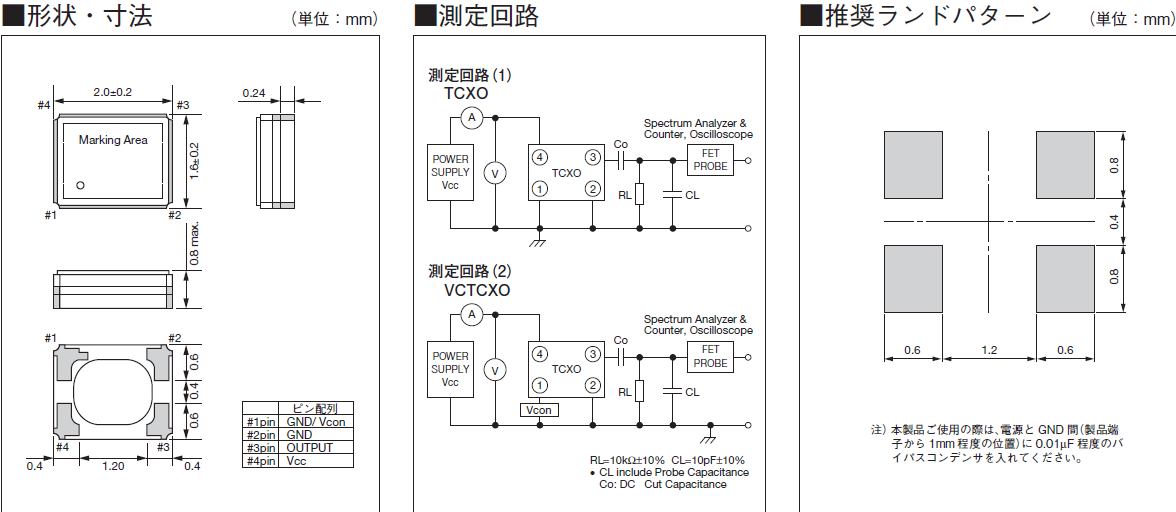

KT2016_2.0_16 TCXO

TH-4 890

    超声波清洗,京瓷晶振,贴片晶振,KT2016晶振,KT2016K26000BCW18ZAS晶振

    (1)使用AT-切割石英晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

    (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

    (3)请勿清洗开启式产品

    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

    操作

    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

    使用环境(温度和湿度)

    请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

    晶体单元/谐振器

    激励功率

    在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

    负极电阻

    除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。

    负载电容

    振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。京瓷晶振,贴片晶振,KT2016晶振,KT2016K26000BCW18ZAS晶振TH-5 890

    京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品。为进行环境友好型产品的设计,京瓷晶振明确了“环境友好理念”。将对于防止全球变暖、节能、节省资源、削减有害物质做出积极贡献的产品定为“环保商品”,并针对所有产品设定了以环境友好理念为基础的评价基准。通过这些努力,在2015年度,环保商品的比例达到了99%。今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力。京瓷晶振,贴片晶振,KT2016晶振,KT2016K26000BCW18ZAS晶振TH-6 890
