京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振

频率:12.6-38.4MHZ

尺寸:3.2*2.5*1.0mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振。京瓷晶振集团在全球的事业涉及原料、零件、设备、机器,以及服务、网络等各个领域。在集团内部,若将相关的有源晶振,压控晶体振荡器, 晶振,石英晶振, 石英晶体振荡器等产品和事业视为一条生产线,其开发、生产、销售以及物流等等,所有程序都被有机地结合起来,并且有效地利用现有经营资源,通过发挥协同效应,使其构筑得更加牢固。

    生产理念:

    京瓷晶振所有的生产线都具备顺应时代变化的速度感,通过融合集团的独特技术,进一步积极创造新产品、开拓新市场。为了回应客户的期待,京瓷石英晶体振荡器,有源晶振,石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念,不断为全球市场奉献新价值。京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振TH-1 890

    小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

    贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

    小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振TH-2 890

Kyocera晶振规格

单位

KT21晶振频率范围

石英晶振基本条件

标准频率

f_nom

12.6-38.4MHZ

标准频率

储存温度

T_stg

−20-+80℃

裸存

工作温度

T_use

−10-+60℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

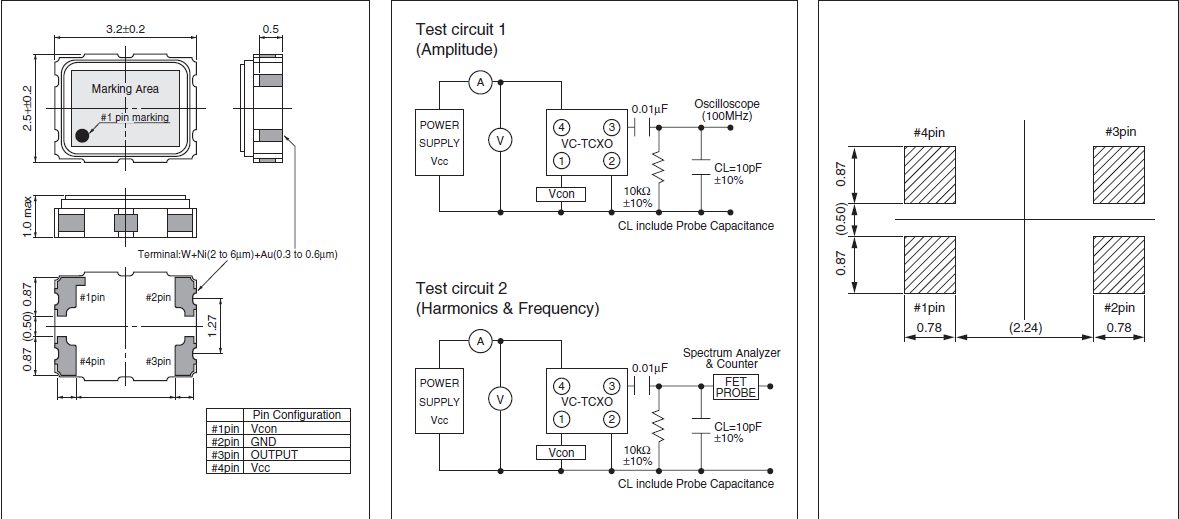

KT21 3225 4P

TH-4 890

    超声波清洗,京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振

    (1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

    (2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

    (3)请勿清洗开启式产品

    (4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

    操作

    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

    使用环境(温度和湿度)

    请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

    晶体单元/谐振器

    激励功率

    在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。

    负极电阻

    除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。

    负载电容

    振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振TH-5 890

    199512月在中国成立上海京瓷电子有限公司,主要生产销售晶振,石英晶振, 高精密的晶体谐振器、普通有源晶振SPXO)、压控晶体振荡器,贴片晶振等器件。

    20001月三田工业株式会社更名为京瓷美达株式会社(现京瓷办公信息系统株式会社)

    20024月打印机事业部并入京瓷美达株式会社(现京瓷办公信息系统株式会社)

    20038月金石株式会社成为全资子公司在日本成立京瓷SLC技术株式会社

    20058月收购日本IBM株式会社野洲事业所(滋贺县野洲市)的土地、建筑物及其他资产

    20103月在日本的滋贺野洲事业所(现为滋贺野洲工厂)内的太阳能电池工厂竣工

    20122Optrex株式会社(现京瓷显示器株式会社)加盟京瓷集团

    20159月日本英达株式会社加盟京瓷集团

    20167月将北美4家关联公司合并到Kyocera International,Inc.

    20174月京瓷医疗株式会社,京瓷晶体元件株式会社,京瓷连接器株式会社合并到京瓷株式会社,京瓷晶振,贴片晶振,KT21晶振,LSI型3225晶振TH-6 890
