京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,KT2520晶振,KT2520K26000ZAW18TAS晶振

频率:10-52MHZ

尺寸:2.5*2.0*0.8mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用带包装,可对应产品应用到自动贴片机告诉安,满足无铅焊接的高温回流温度曲线要求.

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,KT2520晶振,KT2520K26000ZAW18TAS晶振。日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控石英晶体振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成。198210月,公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际,便开始启用这一标识。作为象征性标记的颜色,选择了富有热情和挑战意味的红色 。

    “The New Value Frontier(即在最尖端领域不断创造新价值)是京瓷晶振向社会发出的能够表现公司强烈意愿的宣言。京瓷晶振将发挥集团的综合实力,用独有的技术和视角开辟和构筑时代与市场所求的价值形态。TH-1 890

    普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

    音叉石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在插件形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.京瓷晶振,贴片晶振,KT2520晶振,KT2520K26000ZAW18TAS晶振TH-2 890

Kyocera晶振规格

单位

KT2520晶振频率范围

石英晶振基本条件

标准频率

f_nom

10-52MHZ

标准频率

储存温度

T_stg

−40-+85℃

裸存

工作温度

T_use

−10-+70℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

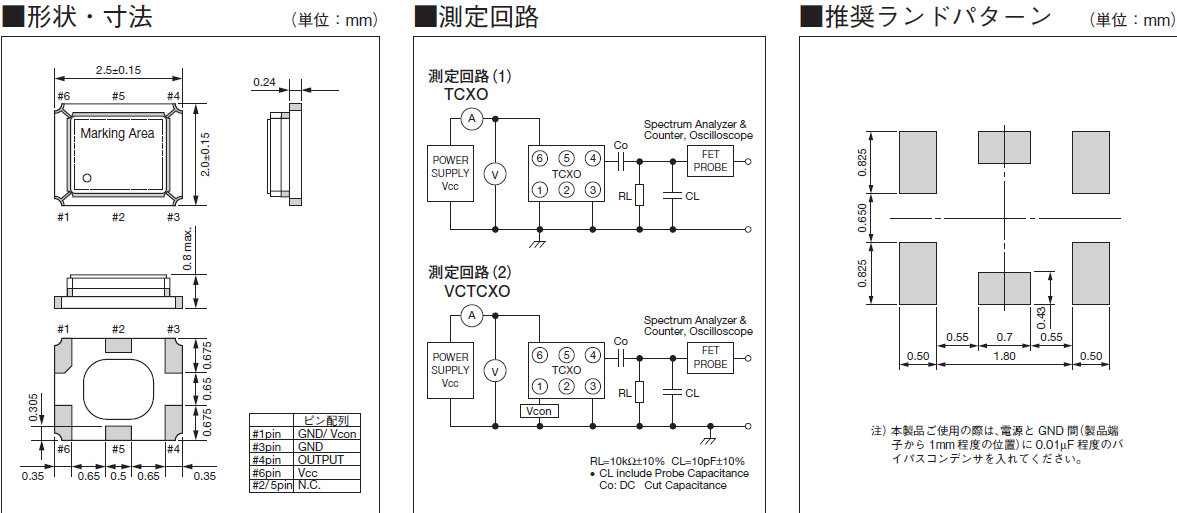

KT2520_2.5_2.0 TCXO

TH-4 890

    石英晶体振荡器和实时时钟模块,京瓷晶振,贴片晶振,KT2520晶振,KT2520K26000ZAW18TAS晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的石英晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。京瓷晶振,贴片晶振,KT2520晶振,KT2520K26000ZAW18TAS晶振TH-5 890

    京瓷晶振全体员工都积极地投身环保活动,希望能够在兼顾环保性和经济性的同时,实现可持续发展。尤其是在节能、温室效应对策方面,引进节能设备、安装太阳能发电系统、实施墙面绿化等开展了一系列节能活动。此外,还开展了保护生物多样性等活动。京瓷晶振为区域发展所做的贡献受到了高度评价,连续6年荣获日本环境省颁发的"防止全球变暖活动环境大臣表彰奖",成为获奖次数最多的企业。京瓷晶振,贴片晶振,KT2520晶振,KT2520K26000ZAW18TAS晶振
TH-6 890
