KV7050C-P3晶振,LV-PECL输出晶振

当前位置：首页 » 京瓷晶振 » 京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振

prevnext

京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振

频率：80-170MHZ

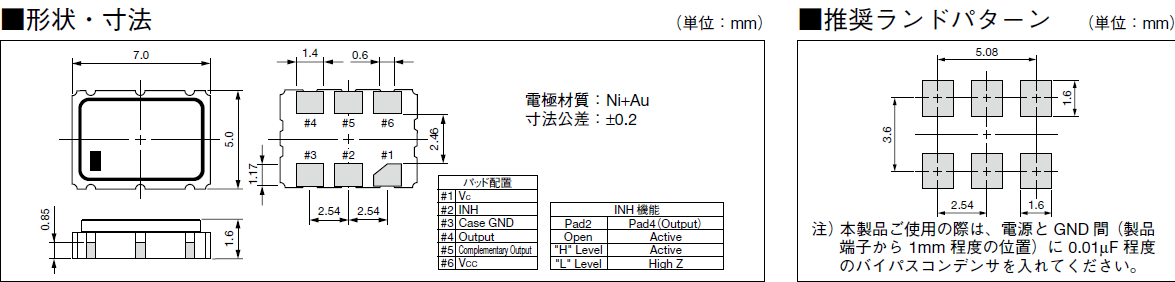

尺寸：7.0*5.0*1.6mm

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振。京瓷晶振为了人类和社会的进步与发展以独创性和高品质，不断创造新价值。为此追求事物的本质，力求提高品质以自身的技术、视角，开拓适应时代和市场需求的价值。同时在开展各项事业时，以“创造超出顾客期望值的价值”为信念，承诺“带来感动和欢喜的表现（技术、品质和适应能力）”

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体，贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振 TH-1 890

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

3225mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的石英晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振 TH-2 890

Kyocera晶振规格	单位	KV7050C-P3晶振频率范围	石英晶振基本条件
标准频率	f_nom	80-170MHZ	标准频率
储存温度	T_stg	−40-＋85℃	裸存
工作温度	T_use	−10-＋70℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

KV7050C_P3_ 7_5 VCXO

TH-4 890

超声波清洗，京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用32.768KHZ音叉晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/晶体谐振器

激励功率

在石英晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

晶振负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。京瓷晶振,贴片晶振,KV7050C-P3晶振,LV-PECL输出晶振 TH-5 890
