PLETRONICS晶振,差分晶振,LV91晶振

频率：10.900MHz~670.000MHz

尺寸：14*9*2.49mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动LVDS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

咨询热线：0755-27872782

相关产品说明下载PDF资料

PLETRONICS晶振公司早已成为行业中晶体和振荡器的最佳供应商”。今天就像PLETRONICS成立于1979年一样。我们的目标是卓越的品质和优质的服务。我们欢迎您与我们联系，并与我们的一位非常博学的支持人员交谈。我们期待提供您需要的产品。2010年-低功耗的OeXO系列产品，TCVCXO的替代品，许多OCXO应用扩展生产和TCVCXOs的测试能力。PLETRONICS晶振,差分晶振,LV91晶振
PLETRONICS已经投资了石英晶体技术，为那些需要频率控制设备的人提供最新的高容量产品。多创力已成立合资企业及子公司，提供最高频率、高质量的零部件。2008年在日本成立的合资企业增加了高频率CMOS、LVDS和PECL产品的电容器。KG是一个高技术的公司，该公司提供支持他们的OCXOs、Langasite和兰加特在美洲的空白和晶片。高稳定CMOS TCXOs的引入。

TH-1 890

PLETRONICS晶振,差分晶振,LV91晶振.偏大体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
PLETRONICS差分有源晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使有源晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。大体积差分输出晶振,LVDS贴片晶振,LV91晶振

TH-2 890

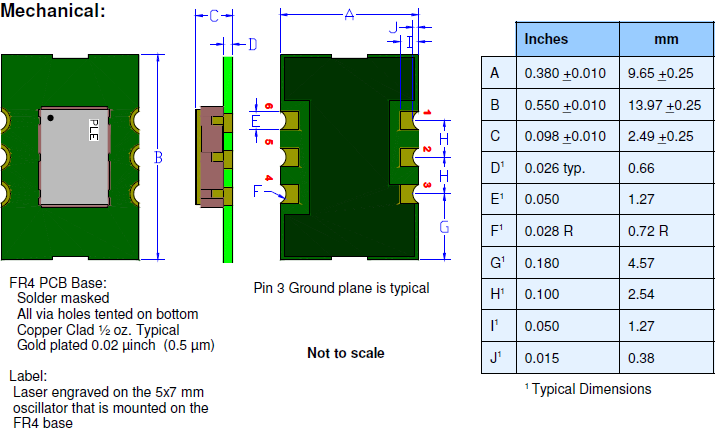

PLETRONICS晶振	标示	LV91晶振	晶振基本信息对照表
标准范围	f0	10.900MHz~670.000MHz
電源電圧	Vcc	＋3.3V
输出电流	Icc	3.5mA max.	Vcc=3.3V
频率负载	LVDS	15pF	LVDS出力
标准频率偏差	f_tol	±25、±25、±50×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8~80MHz)	10%Vcc～90%、LVDS=15pF

TH-3 890

lv91lv97 14.0-9.7 LVDS

TH-4 890

＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。PLETRONICS晶振,差分晶振,LV91晶振
＜晶体振荡器＞
差分晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。大体积差分输出晶振,LVDS贴片晶振,LV91晶振
