PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振

频率:10.9-670MHZ

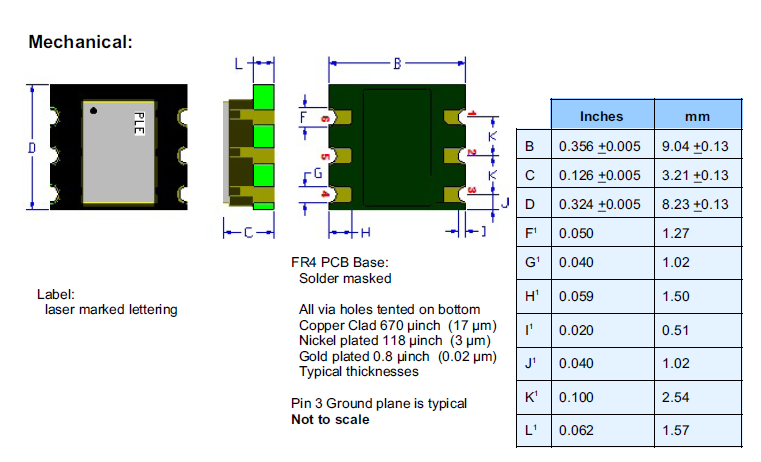

尺寸:9.04*8.23*3.21mm

低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线:0755-27872782

PLE-1

    PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振1979,在美国华盛顿州成立了Pletronics公司,主营石英晶振,贴片晶振, 有源晶振,压控振荡器,PXO)普通晶体振荡器,(TCXO)温补晶体振荡器等

    1981Pletronics晶振公司在韩国建立了一家独资工厂

    1997年通过BSI实现了ISO 9001:1994,符合欧盟环保要求.

    2000年卖掉了韩国工厂.转移到合同制造(铸造厂)

    2001年在华盛顿制造的PECLLVDS振荡器,使用FR4 PCB上的离散组件

    2002年通过BSI实现了ISO 9001:2000,符合欧盟环保要求,开发出高频基本晶体

    2003Pletronics晶振公司在韩国和中国合资经营

    2004年在5x7陶瓷中引入了较低成本的高频率PECLLVDS振荡器,具有低抖动,低电源电压,低功耗等特点.

    2005年第一个合成的PECLLVDS振荡器106.25MHz212.5MHz,高频率石英晶体振荡器具有高稳定性能,低功耗低抖动等特点.适用于高端精密设备中,比如高速光纤网络,北斗卫星等.PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振TH-1 890

    超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

    低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振TH-2 890

PLETRONICS晶振

标示

LV98晶振

晶振基本信息对照表

标准范围

f0

10.9-670MHZ



電源電圧

Vcc

2.5V



输出电流

Icc

3.5mA max.

Vcc=2.5V

频率负载

HCSL

15pF

LVDS出力

标准频率偏差

f_tol

±25±25±50×10-6 max.


初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.



对称

SYM

40%60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc90%HCSL=15pF

TH-3 890

lv96 lv98 9.1-8.9 LVDS

TH-4 890

    注意卤化合物,PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

    在设计时

    机械振动的影响

    当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振TH-5 890

    推进环保型业务,充分发挥压电石英晶体有源晶体、晶体振荡器, 温补晶振,石英晶体振荡器等器件的综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

    建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

    Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

    集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.PLETRONICS晶振,贴片晶振,LV98晶振,SMD8090mm晶振TH-6 890
