CTS晶振,石英晶振,MP晶振,MP040晶振

频率:1.8432-64MHZ

尺寸:10.85*13.48*3.8mm

我公司的49/SMD贴片晶振在生产晶片时,就采用了晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)

咨询热线:0755-27872782

CTS-2

    CTS晶振,石英晶振,MP晶振,MP040晶振1999年,CTS晶振公司收购Motorolaa€™s组件产品部门(CPD)。更名为CTS晶振无线组件,这次收购将CTS晶振公司的前沿新兴市场手机手机和基站通过制造陶瓷过滤器、双工器和其他通信组件。此外,1990年代末美国合并动力公司(DCA)支持CTS晶振公司目前€™作为电子元器件的主要生产商的地位。

    重申致力于开发新组件技术,满足客户规格,超越客户期望。该公司将CTS晶振无线组件更名为CTS无线组件,通过制造陶瓷滤波器、双工和其他通信部件,将CTS晶振公司置于新兴手机和基站市场的最前沿。

    在2000年末€™s和2010年初一个€™s,CTS晶振公司完成一系列并购拓展的关键市场,并推动增长。CTS晶振,石英晶振,MP晶振,MP040晶振TH-1 890

   我公司的49/SMD贴片晶振在生产晶片时,就采用了晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径晶片设计可使用的方法。

    如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)

    2、在加工时球面测量标准的设计原则(曲率半径公式的计算)

    目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了,因49/S系列体积大,很多电子产品接受小,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列,所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.CTS晶振,石英晶振,MP晶振,MP040晶振TH-2 890

CTS晶振规格

单位

MP晶振频率范围

石英晶振基本条件

标准频率

f_nom

1.8432-64MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-20°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

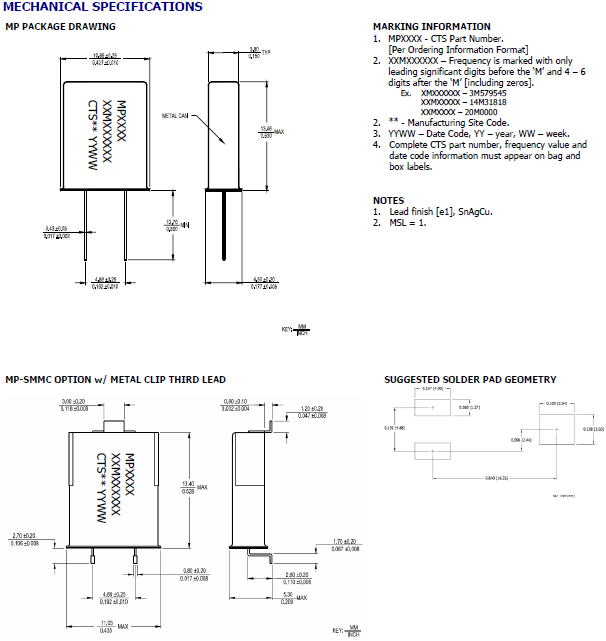

MP 10.85-13.46 规格参数图

MP 10.85-13.46TH-4 890

    自动安装时的冲击,CTS晶振,石英晶振,MP晶振,MP040晶振

    自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶体谐振器产品未撞击机器或其他电路板等。

    每个封装类型的注意事项

    (1)陶瓷包装产品与SON产品

    在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

    陶瓷包装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (2)陶瓷封装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (3)柱面式产品

    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

    ●安装示例

     (4)DIP 音叉晶振产品

    已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

    (5)SOJ 产品和SOP 产品

    请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。CTS晶振,石英晶振,MP晶振,MP040晶振TH-6 890
