NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用
频率:
尺寸:
NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用,日本NDK晶振,NZ2016SH型号是一款小体积晶振尺寸2.0x1.6x0.7mm四脚贴片晶振,32.768KHz晶振,石英晶体振荡器,有源晶振,无铅环保晶振,支持宽温度范围从-40到+125°C,超小型轻薄型,重量:0.01g。这种晶体时钟振荡器可以支持低频(从1.5MHz),与相同尺寸的晶体单元不容易实现。低相位抖动(Typ。100fs(12kHz至20MHz),磁带装置可自动安装红外回流(无导线)。符合AEC-Q100/Q200的标准,具有超小型,轻薄型,耐热及耐环境特点,该进口晶振适用于汽车导航系统、汽车音响设备和针对智能手机的照相机、平板电脑、笔记本电脑、个人电脑卡等。用于音频设备和用于SDH/声波仪、WiMAX、LTE等通信设备的无线模块。数据控制系统和“基站”。

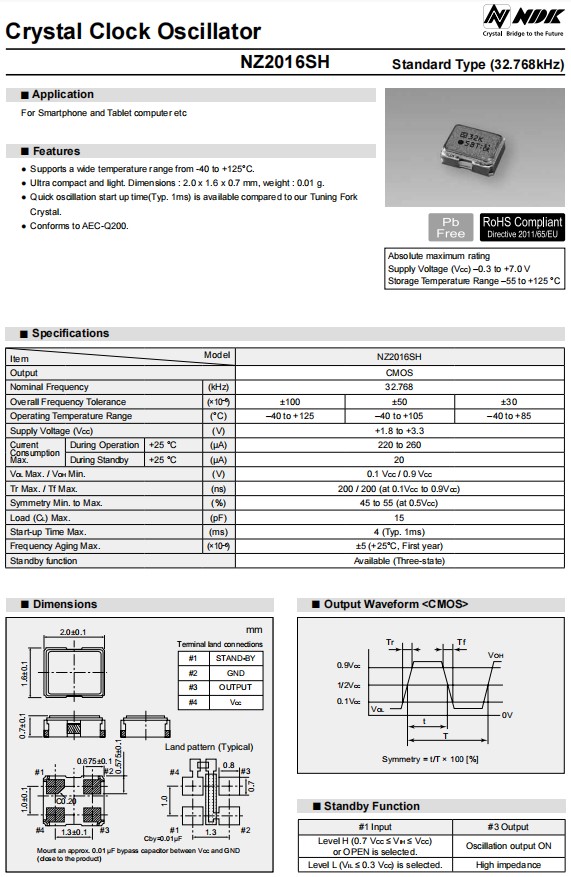

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用,参数图
Item
Model
NZ2016SH
Output
CMOS
Nominal Frequency
(kHz)
32.768
Overall Frequency Tolerance
(×10–6)
±100
±50
±30
Operating Temperature Range
(°C)
–40 to +125
–40 to +105
–40 to +85
Supply Voltage (VCC)
(V)
+1.8 to +3.3
Current Consumption Max.
During Operation
+25 °C
(μA)
220 to 260
During Standby
+25 °C
(μA)
20
VOL Max. / VOH Min.
(V)
0.1 VCC / 0.9 VCC
Tr Max. / Tf Max.
(ns)
200 / 200 (at 0.1VCC to 0.9VCC)
Symmetry Min. to Max.
(%)
45 to 55 (at 0.5VCC)
Load (CL) Max.
(pF)
15
Start-up Time Max.
(ms)
4 (Typ. 1ms)
Frequency Aging Max.
(×10–6)
±5 (+25°C, First year)
Standby function
Available (Three-state)

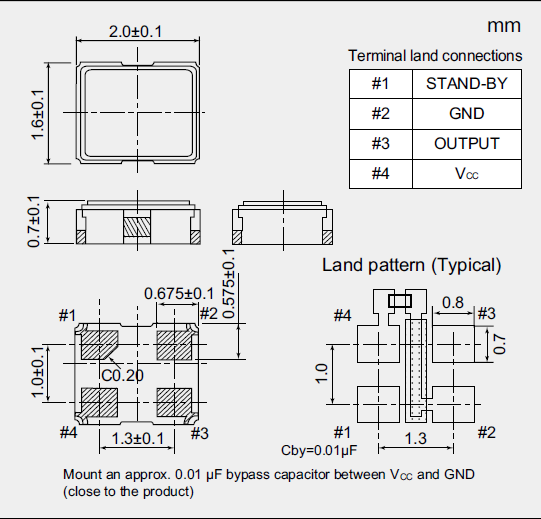

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用,尺寸图
NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用
石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND. NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作
NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用,日本电波工业株式NDK晶振由于制造普通晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器,贴片晶振等涉及高温处理,所以需要大量电力的过程。通过使产品更加紧凑,可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放。与这项改革,减少功耗设备也实施。为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术。
NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷小型化,集团还开展了各种各样的活动。
原厂编码 | 品牌 | 型号 | 频率 | 电压 | 尺寸 |
NZ2520SB-32.768KHZ-NSA3534C | NDK晶振 | NZ2520S | 32.768kHz | 1.8V | 4-SMD, No Lead |
NT2016SA-26.000000MHZ-NBG2 | NDK晶振 | NT2016SA | 26MHz | 1.8V | 4-SMD, No Lead |
NZ2520SB-32.768KHZ-NSA3536C | NDK晶振 | NZ2520S | 32.768kHz | 3.3V | 4-SMD, No Lead |
NT3225SA-13.000000MHZ | NDK晶振 | NT3225SA | 13MHz | 3V | 4-SMD, No Lead |
NT3225SA-19.680000MHZ | NDK晶振 | NT3225SA | 19.68MHz | 3V | 4-SMD, No Lead |
NT3225SA-26.000000MHZ | NDK晶振 | NT3225SA | 26MHz | 3V | 4-SMD, No Lead |
NT2016SA-16.368000 MHZ-NTG1 | NDK晶振 | NT2016SA | 16.368MHz | 2.5V | 4-SMD, No Lead |
NT3225SA-19.200000MHZ | NDK晶振 | NT3225SA | 19.2MHz | 2.8V | 4-SMD, No Lead |
NT3225SA-19.2M-DJA3002B | NDK晶振 | NT3225SA | 19.2MHz | 2.8V | 4-SMD, No Lead |
NT2520SA-26.000000MHZ-A1 | NDK晶振 | NT2520SA | 26MHz | 2.4V | 4-SMD, No Lead |
NZ2520SB-32.768KHZ-NSA3535C | NDK晶振 | NZ2520S | 32.768kHz | 2.5V | 4-SMD, No Lead |
NZ2520SB-2.750000MHZ | NDK晶振 | NZ2520SB | 2.75MHz | 3V | 4-SMD, No Lead |
NZ2520SB-7.600000MHZ | NDK晶振 | NZ2520SB | 7.6MHz | 3V | 4-SMD, No Lead |
NZ2520SB-5.000000MHZ | NDK晶振 | NZ2520SB | 5MHz | 3V | 4-SMD, No Lead |
NZ2520SB-10.000000MHZ | NDK晶振 | NZ2520SB | 10MHz | 3V | 4-SMD, No Lead |
NZ2520SB-19.200MHZ | NDK晶振 | NZ2520SB | 19.2MHz | 3V | 4-SMD, No Lead |
NZ2520SB-20.000000MHZ | NDK晶振 | NZ2520SB | 20MHz | 3V | 4-SMD, No Lead |
NZ2520SB-22.000000MHZ | NDK晶振 | NZ2520SB | 22MHz | 3V | 4-SMD, No Lead |
NZ2520SB-25.600MHZ | NDK晶振 | NZ2520SB | 25.6MHz | 3V | 4-SMD, No Lead |
NZ2520SB-38.900MHZ | NDK晶振 | NZ2520SB | 38.9MHz | 3V | 4-SMD, No Lead |
NZ2520SB-40.000000MHZ | 石英晶振 | NZ2520SB | 40MHz | 3V | 4-SMD, No Lead |
NZ2520SB-41.360MHZ | NDK晶振 | NZ2520SB | 41.36MHz | 3V | 4-SMD, No Lead |
NZ2520SB-44.000000MHZ | NDK晶振 | NZ2520SB | 44MHz | 3V | 4-SMD, No Lead |
NT3225SA-26.000000MHZ-G5 | NDK晶振 | NT3225SA | 26MHz | 2.4V | 4-SMD, No Lead |
NT3225SA-26.000000MHZ-G7 | NDK晶振 | NT3225SA | 26MHz | 2.7V | 4-SMD, No Lead |
NT3225SA-26.000000MHZ-G8 | NDK晶振 | NT3225SA | 26MHz | 2.75V | 4-SMD, No Lead |
NT3225SA-19.200000MHZ-T3 | NDK晶振 | NT3225SA | 19.2MHz | 2.8V | 4-SMD, No Lead |
