台湾希华晶振,SX-2016无源谐振器,影音设备晶振

频率:16~56MHZ

尺寸:2.0×1.6×0.55mm

2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
咨询热线:0755-27872782

APS-1

TH-1 890

台湾希华晶振,SX-2016无源谐振器,影音设备晶振超薄/尺寸(2.0x1.6x0.55mm) 陶瓷封装 高可靠性和高稳定性。2016mm的体积可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

希华晶振科技有限公司成立于1988年,希华晶振公司正式成立,资本额为1,500万元整,开始以普通石英晶振频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英石英晶体振荡器、石英晶体滤波器、温补晶振及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务。

希华晶振在十年的时间里希华晶振科技刻苦专研,开发大量新产品,正式从原始普通石英晶体谐振器,慢慢的步入SMD贴片晶振无源晶振,有源贴片晶振领域,并且成功在1998年回到祖国的怀抱,到中国广东省东莞市投资建厂主要生产SMD贴片晶振系列,刚开始以有源7050mm石英晶体振荡器为主。后在慢慢的开始量产常规石英晶体谐振器,后以小尺寸5032mm,3225mm2520mm等尺寸为主。

希华晶振产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等,扮演基本信号源产生、传递、滤波等功能。持续致力于技术研究开发及品质落实扎根,营运据点遍布台湾、中国大陆、日本、新加坡、美国及欧洲等世界各地,使希华得以提供服务予世界电子大厂。

TH-2 890

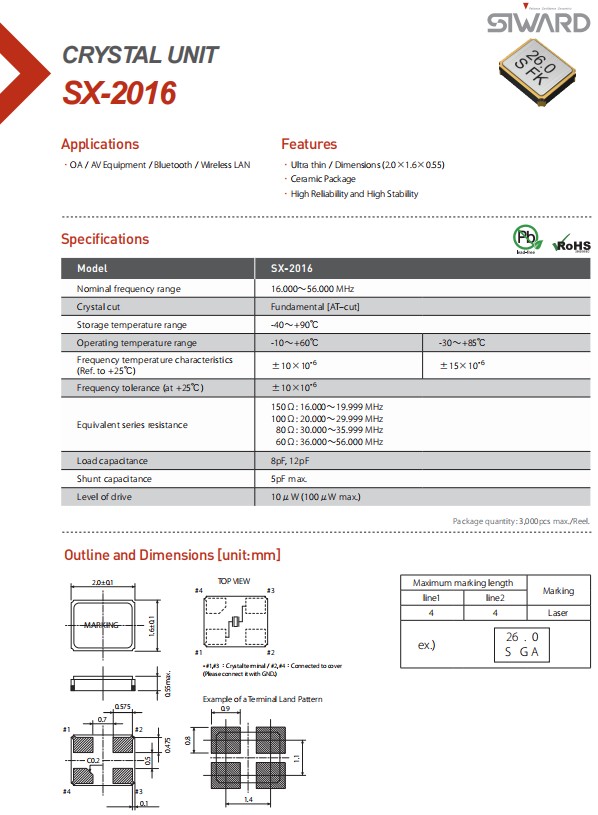

希华晶振规格 单位 SX-2016贴片晶振频率范围 石英晶振基本条件
标准频率 f_nom 16.000MHZ~56.000MHZ 标准频率
储存温度 T_stg -40°C~+90°C 裸存
工作温度 T_use -10°C~+60°C,-30°C~+85°C 标准温度
激励功率 DL 200μW Max. 推荐:1μW ~ 100μW
频率公差 f_— l ±50 × 10-6 (标准), +25°C 对于超出标准的规格说明,
(±15 × 10-6 ~ ±50 × 10-6 可用) 请联系我们以便获取相关的信息,http://www.smdcrystal.com
频率温度特征 f_tem ±30 × 10-6/-20°C ~ +70°C 超出标准的规格请联系我们.
负载电容 CL 8pF ,10PF,12PF,20PF 超出标准说明,请联系我们.
串联电阻(ESR) R1 如下表所示 -40°C —  +85°C, DL = 100μW
频率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年

TH-3 890

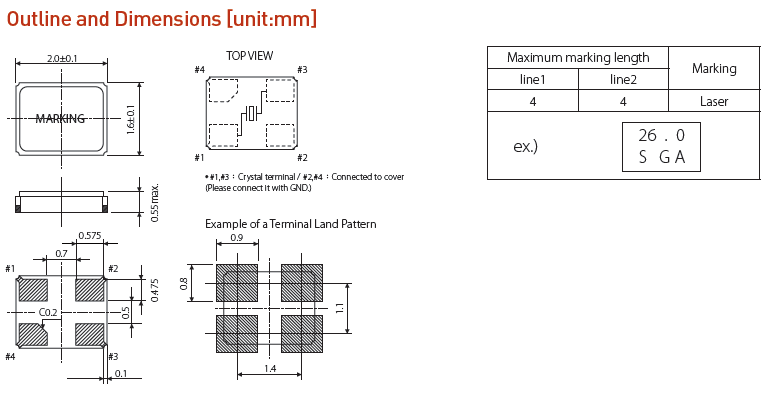

SX-2016 2016

TH-4 890

台湾希华晶振,SX-2016无源谐振器,影音设备晶振

自动安装时的冲击:
  石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
  在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
  在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性
TH-5 890

台湾希华晶振,SX-2016无源谐振器,影音设备晶振

希华晶振科技本于善尽企业责任、降低环境冲击、提升员工健康的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

希华晶振2003年通过ISO14001环境管理系统验证,秉持污染预防、持续改善之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,2004年通过SONY 绿色伙伴(Green Partner)验证.

劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到降低职业灾害发生、确保工作场所安全、实施员工健康管理一直是希华晶振努力的方向,公司于200812月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.

希华晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统要求制定本环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

SX-2016,
