CTS晶振,贴片晶振,TF519晶振,5020晶振

频率：32.768KHZ

尺寸：4.9*1.8*1.0mm

咨询热线：0755-27872782

相关产品说明下载PDF资料

CTS-2

CTS晶振,贴片晶振,TF519晶振,5020晶振，CTS晶振公司成立于1896年,CTS晶振公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件.石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场。CTS晶振公司在北美、亚洲和欧洲拥有12个生产基地，致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值。CTS晶振公司的目标是在技术的前沿，为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案。

CTS晶振公司为信息技术和电信市场提供贴片晶振,温补晶振,石英晶体振荡器等多种电子元件。这些石英晶振可以在宏小区基站发现，小蜂窝基站、卫星通信系统、回程通信的应用，以及无线和有线基础设施。CTS晶振公司在信息技术和电信市场的创新支持市场部门的发展趋势，如低功耗，更小的形式因素，增加带宽需求和物联网（物联网）。CTS晶振,贴片晶振,TF519晶振,5020晶振 TH-1 890

当国内企业随着生产成本的日益上涨，电子产品在选择使用晶体方面也从最初的日本进口品牌，慢慢的转向了台湾晶振品牌，或者国内本土品牌，比较畅销的台湾晶振品牌有【TXC】台湾精技，【HOSONIC】台湾鸿星【TAITIEN】台湾泰艺【H.ELE】台湾加高【NSK】台湾津绽NSK晶振【SIWARD】台湾希华【Pericom】百利通亚陶晶振科技【CTS】美国CTS晶振32.768KHZ系列，在当今全球晶振市场说的上是质优价廉，产品本身外观是多种化，体积有大有小，有二个脚SMD焊接模式，也有三个脚SMD焊接模式,一样有四个脚焊接模式，还有时钟模块焊接模式，产品具有无源32.768KHZ，也有带电压模式的32.768KHZ晶体系列，产品应用范围非常广阔，比如多种电子消费类，手机应用，蓝牙多功能播放器，无线通讯产品，平板电脑等多个领域，因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用。并且满足欧盟ROHS环保要求，晶体本身有重量轻，体积小，超薄型等多种优势，得到市场认可。津绽【NSK】台湾NSK晶振【SIWARD】台湾希华【Pericom】百利通亚陶晶振科技【CTS】美国CTS晶振

高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态，CTS晶振,贴片晶振,TF519晶振,5020晶振 TH-2 890

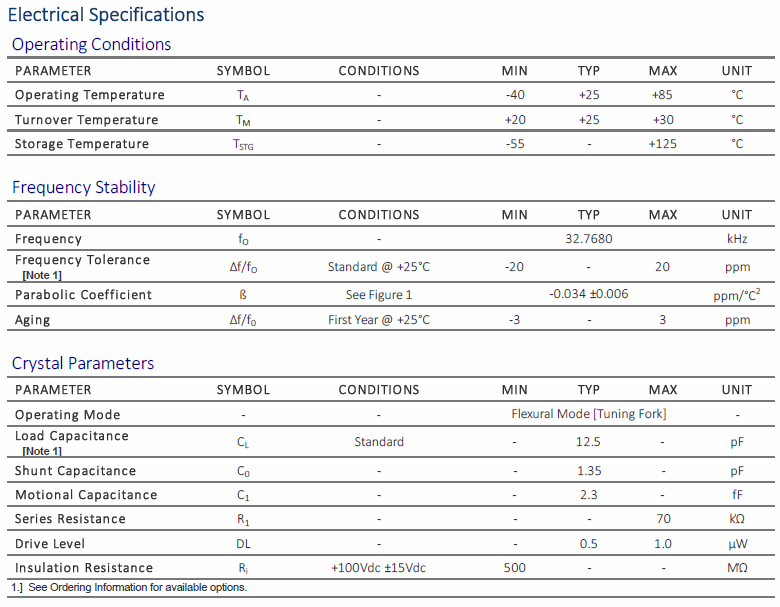

CTS晶振规格	单位	TF519晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

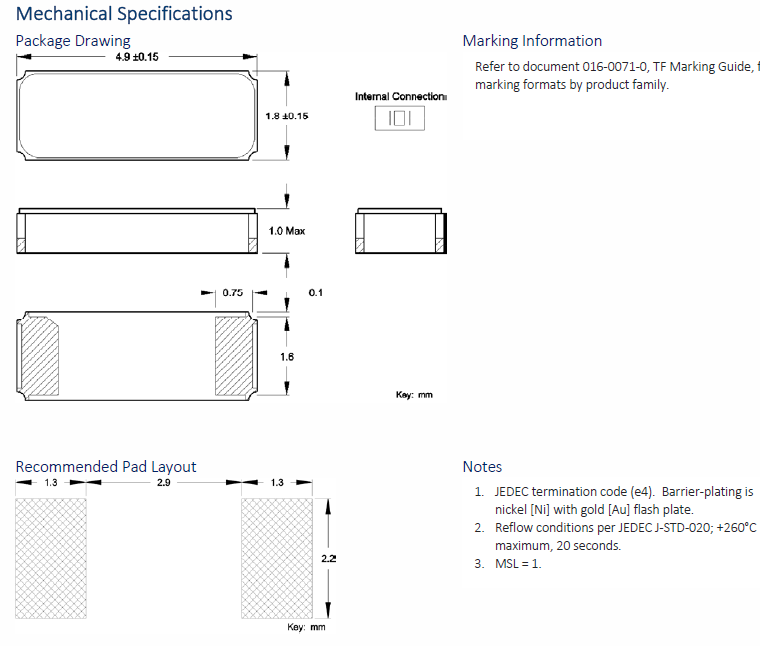

TF519 4918 规格参数图

TF519 4918 TH-4 890

存储事项，CTS晶振,贴片晶振,TF519晶振,5020晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。

在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD晶振产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的石英晶体谐振器产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

?（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式圆柱晶振]

CA-301

[ DIP音叉晶振 ]

SG-51 / 531, SG-8002DB DC,

RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD晶体产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。CTS晶振,贴片晶振,TF519晶振,5020晶振 TH-6 890
