CTS晶振,贴片晶振,TFPMN晶振,7015晶振

频率：32.768KHZ

尺寸：6.9*1.4*1.3mm

贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。

咨询热线：0755-27872782

相关产品说明下载PDF资料

CTS-2

CTS晶振,贴片晶振,TFPMN晶振,7015晶振，20世纪40年代末迎来了消费电子产品的下一个繁荣时期——电视。芝加哥电话供应公司，已经是主要的无线电,石英晶振等元件供应商，应用了可变电阻器的技术，并切换到新的电视市场。随着这个新市场的快速发展，美国制造商在1946年生产了6000台电视机，到1950年，这个数字飙升到750万。无线电接收器可能使用1、2或3个声表滤波器,石英晶振供应部件，一台需要6到10个可变电阻部件的电视接收器。这一增加的组件数量将公司生产和利润提升到新的高度。

尽管仍在享受消费电视行业的增长，但CTS晶振公司再次向另一个新兴的新兴市场寻求机会。数据处理或计算机市场符合要求，CTS晶振公司以新的、创新的产品回答。1958年,经过4年的密集研究,CTS工程师介绍一种新型的稳定的石英晶振晶体元件。一个稳定的金属陶瓷晶振，实现小型化的需求申请电脑,以及军事工业,确保CTSa目前€™参与现代电子市场。

到20世纪60年代初，芝加哥电话供应公司已经多元化经营多种开关、可变电阻和各种晶振,石英晶体,贴片晶振,有源晶振等电子元件的制造商。然而，该公司20多年来一直没有生产商用电话。几十年来，随着新技术和新产品的创新，新市场不断扩张，很明显，原来的名称不再适合公司。CTS晶振,贴片晶振,TFPMN晶振,7015晶振 TH-1 890

贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHZ千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。

本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.CTS晶振,贴片晶振,TFPMN晶振,7015晶振 TH-2 890

CTS晶振规格	单位	TFPMN晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

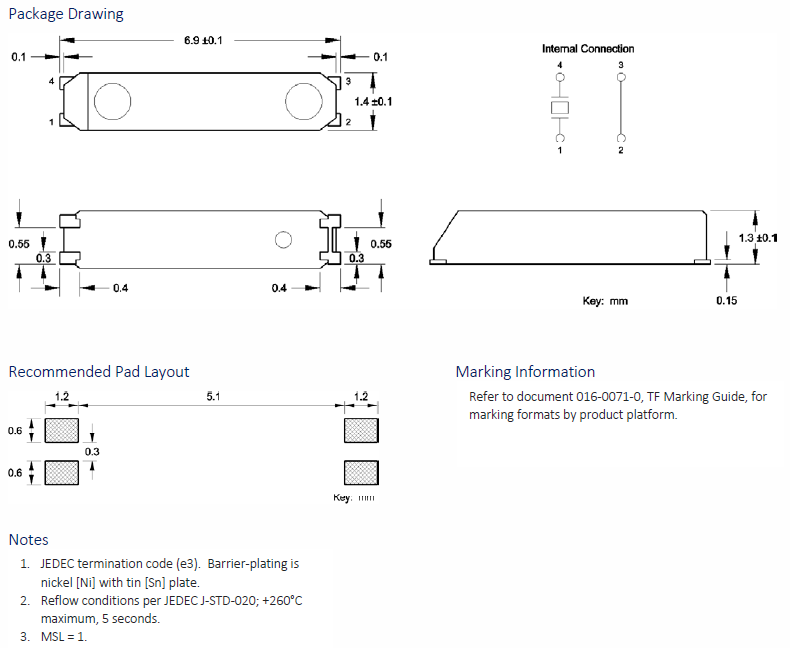

TFPMN 6914 规格参数图

TFPMN 6914 TH-4 890

OSC晶振和实时时钟模块，CTS晶振,贴片晶振,TFPMN晶振,7015晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近石英晶体振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的石英晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。CTS晶振,贴片晶振,TFPMN晶振,7015晶振 TH-6 890
