TXC晶振,贴片晶振,OW晶振,温度传感型石英晶体

频率:26 - 54 MHz

尺寸:1.6x1.2x0.65 mm

小体积贴片1612mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (1.6x1.2x0.65 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

咨询热线:0755-27872782

TXC-1

    TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。TXC晶振,贴片晶振,OW晶振,温度传感型石英晶体

    TXC晶振目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)Oscillators(32.768KHZ振荡器,CMOS硅MEMS,差分输出,看到汽车级),压控晶体振荡器(CMOS差分输出),TCXO(基础、GPS、精密),压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)等。TH-1 890

    TXC晶振,贴片晶振,OW晶振,温度传感型石英晶体贴片晶振采用了多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的附着力增强,频率更加集中,那么如何把石英晶振晶片能控制在1000ppm之内呢。

    石英晶振离子刻蚀调频技术:比目前一般使用的真空蒸镀方式调频,主要在贴片晶振产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内。TH-2 890

TXC晶振规格

单位

OW贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

26 - 54 MHz

标准频率

储存温度

T_stg

– 40°C - + 85°C

裸存

工作温度

T_use

– 30°C - + 85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10 × 10-6 (标准),
(±10 × 10-6
±30 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±10 × 10-6/-10°C - +70°C

超出标准的规格请联系我们.

负载电容

CL

8 pF , 10 pF , 12 pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

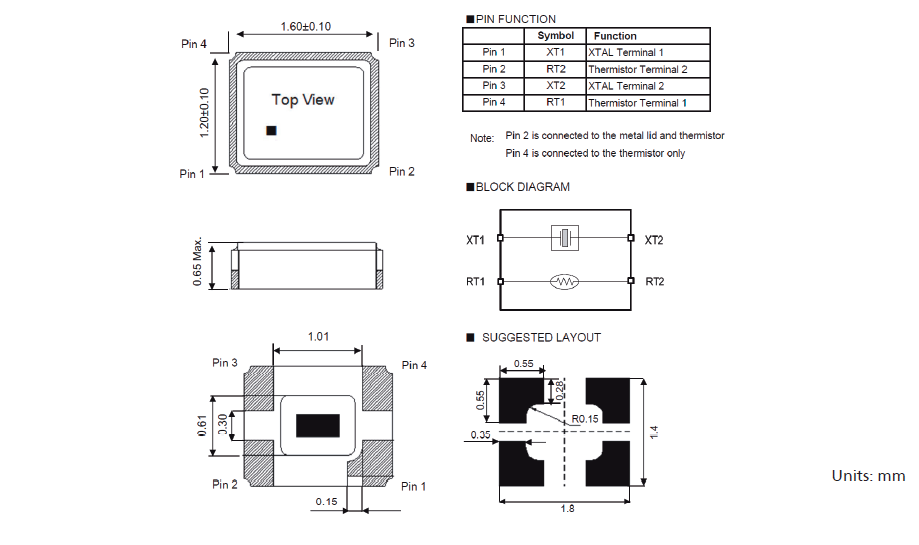

OW晶振原厂编码表:TH-3 890

TXC_OW_1.6_1.2

TH-4 890

    1612贴片晶振使用注意事项,TXC晶振,贴片晶振,OW晶振,温度传感型石英晶体

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    进口石英谐振器产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致1612mm小体积晶振产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)TXC晶振,贴片晶振,OW晶振,温度传感型石英晶体TH-5 890

    TXC无源石英晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。

    与我们的员工一起开创并保持一个免于事故的工作场所。

    重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们1612mm石英晶体经营活动的环境绩效。

    将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

    加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染。

    为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

    以最小化使用危险材料、能源和其它资源为目的进行公司超小型贴片石英晶振产品及服务的安全生产和使用,并确保回收利用。以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露。持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为。不断进行持续改进的实践。TXC晶振,贴片晶振,OW晶振,温度传感型石英晶体

TXC无源MHZ系列晶振规格表:
