VG7050EBN晶振,X1G0045510008晶振,高频LV-PECL输出晶振

当前位置：首页 » 爱普生晶振 » 爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振

prevnext

爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振

频率：600 - 800MHz

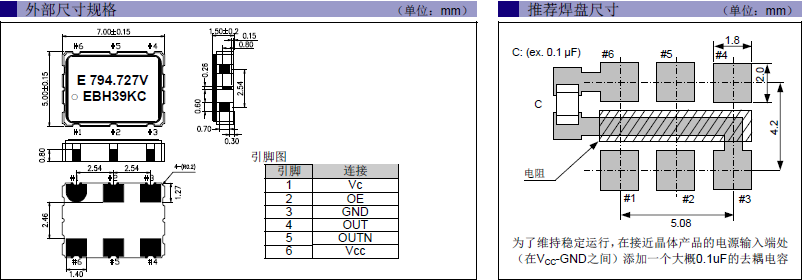

尺寸：7.0 × 5.0 × 1.5 mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户。爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振

爱普生LV-PECL晶振公司加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会。 TH-1 890

爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振,高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体谐振器元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

指在规定的工作温度范围内，与标称频率允许的偏差，用PPm（百万分之一）表示。一般来说，晶振稳定度越高或温度范围越宽，价格越高。对于频率稳定度要求±20ppm或以上的应用，可使用普通无补偿的石英晶体振荡器。对于介于±1 至±20ppm 的稳定度，应该考虑温补晶振TCXO 。对于低于±1ppm 的稳定度，应该考虑恒温晶振OCXO。如果客户有十分特别的频稳要求，我们可根据客户要求参数定做。 TH-2 890

项目	符号	规格说明	条件
输出频率范围	f0	600-800MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	D: 2.5 V,C: 3.3 V
储存温度	T_stg	-55 °C to +125 °C	裸存
工作温度	T_use	-40°C-+85°C	请联系我们查看更多资料http://www.smdcrystal.com/


频率稳定度	f_tol	±50 X 10-6 Max.	频率老化包含（10年）
频率稳定度	f_tol	±50 X 10-6 Max.	频率老化包含（10年）
功耗	ICC	90 mA Max.
待机电流	I_std	10 mA Max.	OE=Vcc, LVPECL: 50 W, LVDS: 100 W
占空比	SYM	45 % - 55 %	LV-PECL: at Vcc-1.30 V, VC=1/2Vcc LVDS: at outputs crossing point
输出电压	VOH	1.025 Vcc Min.	LV-PECL: DC 特征
输出电压	VOL	1.62Vcc Max.	LV-PECL: DC 特征
输出负载条件	L_ECL	50 W Max.	终止于 VCC -2.0 V
输入电压	VIH	70% VCC Min.
输入电压	VIL	30% VCC Max.
上升/下降时间	tr / tf	0.4ns Max.	LV-PECL: 20% ~ 80% (VOH-VOL)
振荡启动时间	t_str	10 ms Max.	在电源电压最低时，所需时间为0 秒
频率老化	f_aging	±5 × 10-6 / year Max.	+25 °C

VG-4231CB晶振原厂编码表：

X1G0045510003	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045510004	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045510007	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
X1G0045510008	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA

VG7050EBN

TH-4 890

卤化合物，爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振

请勿在卤素气体环境下使用超低噪音7050晶振产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏贴片晶振产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英贴片振荡器产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振 TH-5 890

爱普生高品质晶振集团将建立可行的技术及经济性环境目标，并确保其环境保护活动的质量。

爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。

精工爱普生VCXO晶体振荡器集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。

EPSON晶振尽可能的采用无害的原材料和生产技术，避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收，最小化有害原料的使用。

根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。

爱普生VCXO石英晶体振荡器公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小，在生产过程中不断节约能源和资源，努力实现环境管理体系与环境行为持续改进。

承诺保护环境，重视员工、客户和公众的健康和安全。我们从事任何活动，都要以注重安全和环保方式，并考虑到生态系统的复杂性和相关性。

建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。爱普生晶振,压控晶振,VG7050EBN晶振,X1G0045510008晶振

爱普生VCXO压控系列晶振规格表：

VG2520CAN	27.000000 MHz	CJGNBB	2.50 x 2.00 x 0.70 mm	CMOS	+/-100 ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 3 mA
VG7050EAN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050EAN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050EAN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL	N/A ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 90 mA
EV1409EAN	1986.819000 MHz	CPENBA	14.00 x 9.00 x 2.60 mm	LV-PECL	N/A ppm	-10 to 85 °C	-70/+120 ppm	Included in frequency tolerance	≤ 90 mA
EV1409SAN		CPENBA	14.00 x 9.00 x 2.60 mm	Sine wave	-170/+120 ppm	-10 to 85 °C	-70/+120 ppm	Included in frequency tolerance	≤ 90 mA
