泰艺晶振,VLCU晶振,高频压控晶振

频率：50-125MHZ

尺寸：14.0*9.0*5.5mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾泰艺晶振成立于民国89年3月，泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新，强化现有体质与创新机制以创造更高的客户价值。泰艺晶振,VLCU晶振,高频压控晶振
面对环境的剧烈变化，泰艺晶振电子坚持塑造一个安心工作的健康职场，创造幸福员工生活，并使用符合环保要求的设备，以及推动许多节能措施，成为一个爱护环境且保护地球的企业。
泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务，相信透过信息公开与揭露CSR报告书，对建立一个平衡与和谐的利害关系人良性互动网络有帮助，更能促进企业健康稳定的成长。

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的供应链管理掌握原材物料的来源，满足客户对石英频率元件的需求。泰艺晶振,VLCU晶振,高频压控晶振 TH-1 890

泰艺晶振,VLCU晶振,高频压控晶振；小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。泰艺晶振,VLCU晶振,高频压控晶振

TH-2 890

型号		VLCU晶振 (VCXO)
输出频率范围		50-125MHZ
标准频率		100/122.88/125MHZ
电源电压范围		2.5~3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=100MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦125MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

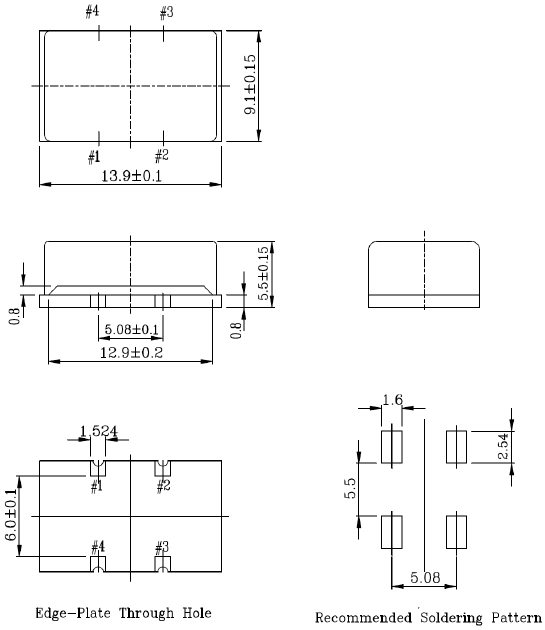

VLCU 14_9 VCXO

TH-4 890

石英晶振安装时注意事项

1.耐焊性

晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶体产品，建议使用SMD晶振产品。在下列回流条件下，对石英晶体产品甚至SMD晶振产品使用更高温度，会破坏晶振产品电气特性。建议使用下列配置情况的回流条件。安装这些晶振产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的石英晶振产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。泰艺晶振,VLCU晶振,高频压控晶振

（1）柱面式圆柱晶振产品和DIP插件音叉晶振产品

型号	焊接条件
[ 柱面式 ] C-类型，C-2-类型，C-4-类型	+280°C或低于@最大值5 s 请勿加热封装材料超过+150°C
[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC, RTC-72421 / 7301DG	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。泰艺晶振,VLCU晶振,高频压控晶振

尽可能使温度变化曲线保持平滑。

2.自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

3 每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。泰艺晶振,VLCU晶振,高频压控晶振

TH-5 890

自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。泰艺晶振电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控振荡器,贴片晶振。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。泰艺晶振,VLCU晶振,高频压控晶振

为追求生产绿色产品之目标，将环保理念纳入采购流程中，采购人员于收集市场资讯时，优先提供符合「泰艺晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考，并依其要求提供符合规范之样品与规格。原材物料承认时，采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告，经原材物料相关审验单位审查通过后，方可使用。泰艺晶振,VLCU晶振,高频压控晶振
