X1M0004110023,低耗能差分晶振MG7050EAN,爱普生6G智能安防晶振
频率:156.253906 MHz
尺寸:7.0x5.0mm
X1M0004110023,低耗能差分晶振MG7050EAN,爱普生6G智能安防晶振,日本进口晶振,EPSON爱普生晶振型号:MG7050EAN,编码为:X1M0004110023,频率:156.253906 MHz,小体积晶振尺寸7.0x5.0mm封装,14垫脚贴片晶振,多输出锯波振荡器(MOSO),LV-PECL晶振,石英晶振,有源晶振,石英晶体振荡器。本产品是利用锯波谐振器的基本振荡的LV-PECL输出的高频振荡器。这实现了频率为100~700MHz的低抖动和低噪声,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低损耗,低相位噪声等特点。MG7050EAN进口晶振应用程序 :GbE、光纤通道、SAS、PCI express 服务器、存储、路由器/交换机, 网络、OTN、无线网络,蓝牙模块、物联网应用等。
X1M0004110023,低耗能差分晶振MG7050EAN,爱普生6G智能安防晶振,参数表
Item | Symbol | MG7050EAN 规格说明 | Conditions / Remarks | ||
156.253906 MHz | Please contact us about available frequencies. | ||||
Output frequency range | f0 | 100MHz, 106.25MHz, 125MHz, 150MHz, 156.25MHz, | Standard frequency | ||
200MHz, 212.5MHz, 250MHz, 300MHz, 312.5MHz | |||||
Supply voltage | VCC | D: 2.5 V ± 0.125 V | C: 3.3 V ± 0.33 V | VCC, VCC1 and VCC2 need same voltage | |
Storage temperature | T_stg | -55 ºC to +125 ºC | Store as bare product after packing | ||
Operating temperature | T_use | A: 0 ºC to +70 ºC, B: -20 ºC to +70 ºC | |||
D: -5 ºC to +85 ºC | |||||
Frequency tolerance *1 | f_tol | J: ±50 × 10-6, L: ±100 × 10-6 | |||
Current consumption | ICC | 75 mA Typ., 94 mA Max. | 80 mA Typ., 102 mA Max. | 2-outputs | OE=VCC L_ECL=50Ω |
125 mA Typ., 170 mA Max. | 130 mA Typ., 184 mA Max. | 4-outputs | |||
Disable current | I_dis | 7 mA Typ., 18 mA Max. | 8 mA Typ., 20 mA Max. | OE=GND | |
Symmetry | SYM | 45 % to 55 % | At outputs crossing point | ||
Output voltage | VOH | VCC-1.025 V to VCC-0.88 V | DC characteristics | ||
VOL | VCC-1.81 V to VCC-1.62 V | ||||
Output load condition | L_ECL | 50Ω | Termination to VCC-2.0 V | ||
Input voltage | VIH | 70% VCC Min. | OE and FSEL terminals | ||
VIL | 30% VCC Max. | ||||
Rise time / Fall time | tr/tf | 200 ps Typ., 400 ps Max. | Between 20% and 80% of (VOH-VOL) | ||
Start-up time | t_str | 5 ms Typ., 10 ms Max. | Time at minimum supply voltage to be 0 s | ||
0.17 ps Typ. | 0.14 ps Typ. | f0=100 MHz | |||
0.16 ps Typ. | 0.13 ps Typ. | f0=125 MHz | |||
0.15 ps Typ. | 0.12 ps Typ. | f0=156.25 MHz | Offset frequency: 12 kHz to 20 MHz | ||
Phase Jitter | tPJ | 0.13 ps Typ. | 0.11 ps Typ. | f0=212.5 MHz | |
0.11 ps Typ. | 0.10 ps Typ. | f0=312.5 MHz | |||
0.05 ps Typ. | 0.05 ps Typ. | f0=700 MHz | |||
0.3 ps Max. | |||||
Skew | t_skew | 20 ps Typ., 50 ps Max. | FSEL=H | ||
Aging | f_age | N: ±10 × 10-6/ year Max. | First year | +25 °C, VCC=2.5 V, 3.3 V | |
A: Included in Frequency tolerance *2 | 10 years |

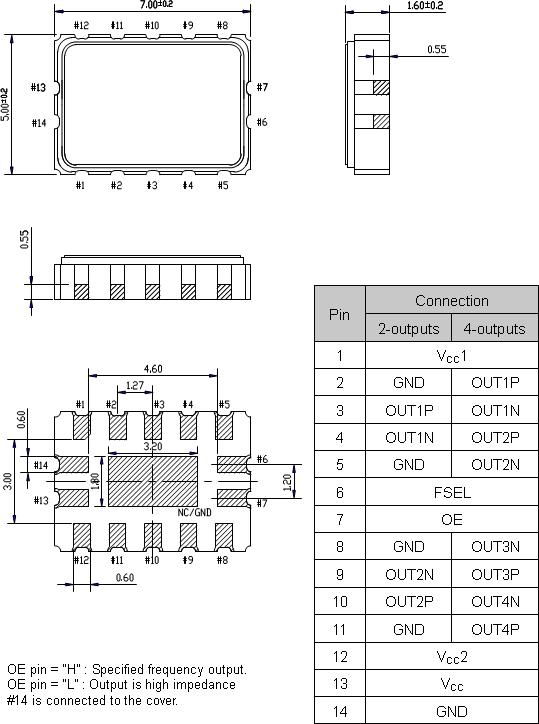

X1M0004110023,低耗能差分晶振MG7050EAN,爱普生6G智能安防晶振,尺寸图
X1M0004110023,低耗能差分晶振MG7050EAN,爱普生6G智能安防晶振
科技发展对差分晶振的使用日益增多,各大晶振品牌纷纷推出差分晶体振荡器,比如我们所熟悉的KDS晶振,京瓷晶振,NDK晶振,爱普生晶振,IDT晶振等知名品牌.我们都知道差分晶振除了有普通晶振有的功能外,最大的不同就是输出的方式是差分信号.
那么差分晶振的输出是什么意思呢?差分晶振输出是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统.这种方式可输送高频,并具有抗噪音强,低抖动等特征.常见的差分输出为LVDS、HCSL、LV-PECL输出。
石英晶体振荡器 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 |
X1M0004110002 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110005 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110006 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110007 | MG7050EAN | 669.325580 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110008 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110009 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110010 | MG7050EAN | 150.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110011 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110012 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110013 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V |
X1M0004110014 | MG7050EAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110015 | MG7050EAN | 125.000000 MHz | 贴片晶振 | LV-PECL | 2.970 to 3.630 V |
X1M0004110016 | MG7050EAN | 200.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110017 | MG7050EAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110018 | MG7050EAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110019 | MG7050EAN | 200.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110020 | MG7050EAN | 156.253906 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V |
X1M0004110021 | MG7050EAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V |
X1M0004110022 | MG7050EAN | 125.000000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V |
X1M0004110023 | MG7050EAN | 156.253906 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110024 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
X1M0004110025 | MG7050EAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.375 to 2.625 V |
X1M0004110026 | MG7050EAN | 312.500000 MHz | 7.00 x 5.00 x 1.60 mm | LV-PECL | 2.970 to 3.630 V |
