泰艺晶振,XQ晶振,两脚陶瓷面石英晶振

频率：7.3728MHZ~70MHZ

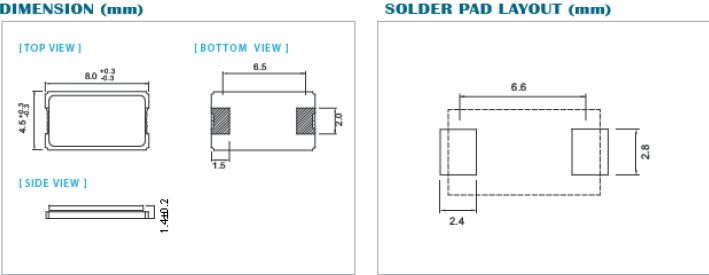

尺寸：8.0*4.5*4.15mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

国内最具有一定规模的大型石英晶振生产企业,泰河电子:本公司早期给国家军工企业专业代工,供应石英晶振,49/S,49/U,49/SSMD,6035mm,5032mm,3225mm圆柱晶振系列.应频率从3,579545MHZ----75MHZ,其中基频AT切范围从3,579545MHZ----27MHZ,基频BT切范围从24MHZ----40MHZ, 频率频差范围:+/-5PPM--+/-50PPM,负载电容:12---50PF或串联,激励功率:0,1--2M,温度范围:-20-----70,电阻:30OHM.公司产品全部环保并且符合欧盟标准,产品有石英晶体谐振器,石英晶体振荡器,贴片晶振,圆柱晶振,SMD晶振系列. 本产品性能稳定,且耐高温,直接晶振工厂生产,保证质量,按时交货,欢迎来电咨询.

泰艺晶振,XQ晶振,两脚陶瓷面石英晶振；

我公司具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理。

TH-2 890

TAITIEN晶振规格	单位	XQ晶振频率范围	石英晶振基本条件
标准频率	f_nom	7.3728MHZ~70MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

XQ 8045

TH-4 890 泰河电子所有生产的石英晶体谐振器,完全符合欧盟ROHS【环保要求】,公司产品外观尺寸,体型多元化,有超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,又简称为车载晶振,也是特别要求高可靠性的引擎控制用CPU的时钟部分.
SMD低频晶振可从8.000MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了.我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了. TY-2
