泰艺晶振,XZ晶振,XZAEECNANF晶振

频率:16MHZ~60MHZ

尺寸:2.0*1.6*0.45mm

小尺寸的贴片石英晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。

咨询热线:0755-27872782

TY-1

    贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

    我公司具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理。

  常用兆赫兹贴片晶振中的3225mm晶体252mm2016mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.SMD晶体3225mm尺寸,2520mm,2016mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。
TH-2 890

TAITIEN晶振规格

单位

XZ晶振频率范围

石英晶振基本条件

标准频率

f_nom

16MHZ~60MHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1× 10-6~±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

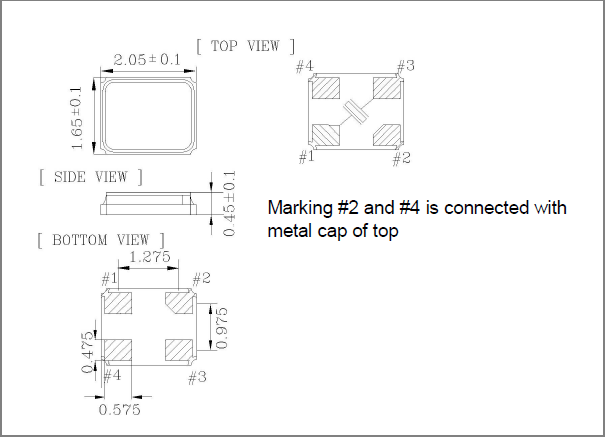

XZ 2016

TH-4 890    晶振使用注意事项

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)

    卤化合物

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

TY-2

TH-5 890

    泰艺晶振电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英晶体振荡器,有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺晶振电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利;未来将持续加强开发,以成为全球石英晶振频控元件领导者之目标迈进。
泰艺电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求。

    泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化现有体质与创新机制以创造更高的客户价值。

    面对环境的剧烈变化,泰艺晶振电子坚持塑造一个安心工作的健康职场,创造幸福员工生活,并使用符合环保要求的设备,以及推动许多节能措施,成为一个爱护环境且保护地球的企业。

    主要产品
    广泛用途石英晶振(Crystal)
    小型化贴片石英晶体振荡器(SMD XO)
    压控有源晶振(VCXO)
    未来展望
    销售:发展自有品牌及策略性客户、拓展全球化渠道。
    产能:经济化、规模化。
    产品:高频、高精度、轻、薄、短、小。
    制程:标准化、自动化、信息化与弹性化。
    供应链:交期短、库存低。
