ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器

频率:2-50MHZ

尺寸:10.0*7.5*5.0mm,10.0*10.0*5.0mm

三脚贴片陶瓷晶振是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.
咨询热线:0755-27872782

导航栏

    ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器 ECS Inc.晶振集团是一家私人控股的全球领先企业,在维护全球日益增长的高可靠性创新频率控制设备需求方面处于领先地位.一流的研究公司和电子设备设计者,是全球领先的15家开发和生产创新频率控制解决方案的石英晶体,贴片晶振,石英晶体振荡器制造商,超过600家.ECS Inc晶振支持劳动力在香港、韩国、韩国、烟台、中国和美国的生产设施和物流中心超过225家.

    ECS Inc晶振有大约100家联合销售办事处和遍布全球15个国家的合作伙伴.我们有世界级的市场营销、销售、分销、工程和客户服务团队,他们每天都参与一个全球性的技术网络,他们的焦点仅仅是为客户提供最好的解决方案.

    自1980年ECS Inc.晶振集团成立以来,在国际范围内进行了近35年的业务,自成立以来已超过30亿的频率控制组件,致力于为世界提供最先进的创新频率控制技术.ECS公司坚持以创新为中心的企业文化,旨在促进和发展每一个无价值的伙伴关系的创造力,使我们能够最大限度地满足不断变化的全球电子市场的需求.ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器ECS-1

TH-1 890

    三脚贴片陶瓷晶振是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器

    插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.

    作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器TH-2 890

ECSInc晶振规格

单位

ZTT晶振频率范围

石英晶振基本条件

标准频率

f_nom

2-50MHZ

标准频率

储存温度

T_stg

-40°C +80°C

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

zttr 10-7.5 10-10

TH-4 890

    存储事项,ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器

    (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

    正常温度和湿度:

    温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

    (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

    安装时注意事项

    耐焊性

    加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

    ?(1)柱面式产品和DIP产品

    型号 焊接条件

    [ 柱面式 ]

    C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s

    请勿加热封装材料超过+150°C

    [ 柱面式 ]

    CA-301

    [ DIP ]

    SG-51 / 531, SG-8002DB DC,

    RTC-72421 / 7301DG +260°C或低于@最大值 10 s

    请勿加热封装材料超过+150°C

    (2)SMD产品回流焊接条件(实例)
    用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

    尽可能使温度变化曲线保持平滑。ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器TH-5 890

    ECS Inc国际晶振集团所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

    消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用温补晶振,石英晶体振荡器能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

    ECS Inc国际晶振集团严格遵守国家有关工程建设法律、法规,不断提高员工的质量意识和能力,履行合约、信守承诺,坚持开拓创新,不断提升企业的施工技术素质和质量管理水平,以科学学严密的施工管理和真诚的服务让业主高度满意.

    严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的温补晶振,石英晶体振荡器, 石英晶振,有源晶振, 压电石英晶体材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康. ECS晶振,陶瓷晶振,ZTT晶振,三脚陶瓷谐振器TH-6 890

联系方式/CONTACT US

泰河电话服务热线:0755-27872782  13824306246

泰河传真贸易通:泰河科技

泰河客服在线客服:794113422  泰河微信号:taiheth794113422  公众号:taihekj

泰河邮箱泰河邮箱:taiheth@163.com

泰河地址泰河地址:广东深圳市宝安区40区33号工业城6楼

跟此产品相关的产品 / Related Products

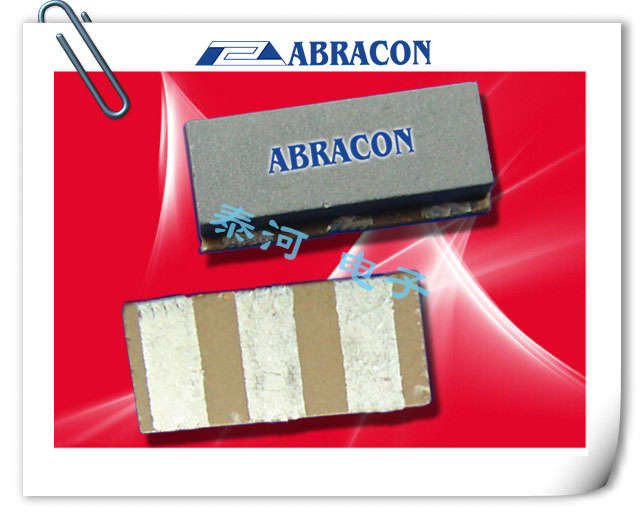

ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振
ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振

振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计
